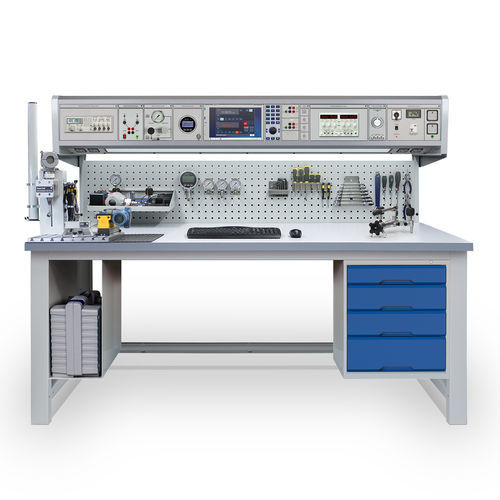

Banc de calibration de pression CBP-TRN3

de températurede process

Le CBP-TRN3 CalBench est une station de travail multi-paramètres pour la formation à l'étalonnage des instruments de pression, de process et de température. Il comporte une sélection de modules faciles à utiliser et d'options supplémentaires pour s'entraîner à la configuration, aux connexions et aux tests des instruments. Formez les stagiaires aux applications relatives à la mise en service, à l'étalonnage et à la maintenance des dispositifs typiques utilisés pour les mesures dans les systèmes industriels. Le module 8060 est situé au centre de la console et fournit la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation de boucle 24 V. Il comprend un centre de contrôle PC avec 12 modules de mesure. Il comprend un centre de contrôle PC avec écran tactile de 12,1 pouces, qui exécute l'application de contrôle du calibrateur. Le logiciel EasyCal est disponible en option pour permettre l'étalonnage automatisé et la gestion des tests. Pour la pression, un module pneumatique régulé à fonctionnement simple avec jauge analogique est utilisé pour une sortie contrôlée de 0 à 5 bars (70 psi). Ensuite, un module de jauge numérique de précision est utilisé avec la pompe pneumatique fournie pour la couverture du vide jusqu'à 20 bars (300 psi). Les modules supplémentaires comprennent un oscilloscope commandé par le centre de contrôle, un générateur de fonctions avec compteur de fréquences, un simulateur Pt100 et des alimentations en courant continu. L'ensemble comporte plusieurs options supplémentaires pour faciliter les applications de formation et créer un espace de travail ergonomique. Il s'agit notamment de rangements sur le banc avec des tiroirs, des supports, des crochets pour panneaux de contrôle, un porte-documents et des étagères. Les accessoires d'étalonnage comprennent un kit d'adaptateurs/raccords et un banc d'essai d'instrumentation avec collecteur, étau et support de transmetteur. Caractéristiques - Banc d'essai et d'entraînement de base CalBench - Calibrateur de processus/centre de contrôle - Source/mesure V, I, Ω, Hz, température - Module de jauge analogique régulé 0 à 5 bar
