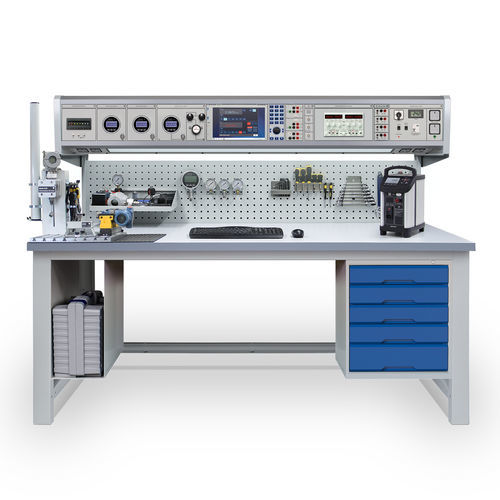

Banc de calibration de pression CBP-TRN1

de températurede process

Le banc d'étalonnage CBP-TRN1 peut être utilisé pour démontrer et pratiquer l'étalonnage d'instruments de pression, de processus et de température. Il s'agit d'un poste de travail pour les enseignants, facile à utiliser manuellement, mais qui peut également effectuer des étalonnages pilotés par logiciel. Former les stagiaires aux applications relatives à la mise en service, à l'étalonnage et à la maintenance des dispositifs typiques utilisés pour les mesures dans les systèmes industriels. Le module 8060+ se situe au centre de la console et fournit la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation de la boucle de 24 V. Il comprend un multimètre intégré et un module d'étalonnage. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 pouces. Il est possible d'effectuer un contrôle manuel et un étalonnage piloté par le logiciel EasyCal. EasyCal communique avec les modules de pression et les calibrateurs à bloc sec. Pour la pression, il est possible d'effectuer un étalonnage pneumatique et hydraulique. Un module pneumatique régulé avec manomètre numérique est utilisé pour le vide jusqu'à 7 bars (100 psi). Ensuite, des modules de jauge pour 20 bar (300 psi) et 350 bar (5000 psi) sont utilisés avec les pompes fournies. L'ensemble dispose de divers accessoires pour faciliter les applications de formation et créer un espace de travail ergonomique. Il s'agit notamment d'un espace de rangement sur le banc avec des tiroirs, des supports, des crochets pour panneaux de contrôle, un porte-documents et des étagères. Les accessoires d'étalonnage comprennent un kit d'adaptateurs/raccords et un banc d'essai d'instrumentation avec collecteur, étau et support de transmetteur. Caractéristiques - Banc d'essai d'instrumentation et de formation - Calibrateur de processus/multimètre/module PC - Source/mesure V, I, Ω, Hz, température - Module calibrateur régulé pour le vide jusqu'à 7 bars - Modules de jauge numérique pour 20 et 350 bars - Modules d'alimentation DC fixe et variable
