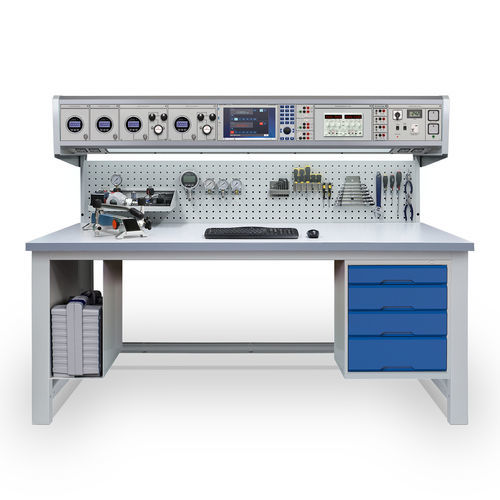

Banc d'étalonnage et d'essai de pression CBP-PRES3

de process

L'ensemble CBP-PRES3 CalBench est destiné à l'étalonnage des instruments de pression et de traitement. Il convient aux utilisateurs qui ont besoin d'un poste de travail facile à utiliser manuellement, mais qui peut également exécuter des applications d'étalonnage pilotées par logiciel. Il s'agit donc d'une solution idéale pour tous les niveaux de compétence, des techniciens apprenant l'étalonnage aux ingénieurs d'essai expérimentés. Pour l'étalonnage de la pression, quatre modules de jauge numérique de haute précision (0,02 % FS) sont disponibles. Pour la charge de travail pneumatique, deux modules de jauge sont dotés de régulateurs pour l'ajustement et le réglage de la sortie. Ils couvrent le vide jusqu'à 7 bars (100 psi) et 20 bars (300 psi). Le module de 7 bars est généralement alimenté par la pression de ligne de l'air de l'usine et le vide de la pompe électrique 7149 fournie. Le module 20 bars est alimenté par une bouteille d'air comprimé (non fournie). Un étalonnage supplémentaire de la pression peut être effectué à l'aide des modules de jauge numérique pour 200 bars (3000 psi) et 700 bars (10 000 psi). Ces modules sont généralement utilisés avec les pompes de paillasse fournies qui disposent de deux sorties pour connecter le module et l'UUT. Des collecteurs, un banc d'essai, des adaptateurs et des raccords sont également fournis. Le module 8060+ est situé au centre de la console et fournit la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation en boucle 24 V. Il est doté d'un multimètre intégré et d'un module de mesure de l'humidité, de la température et de la pression. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 pouces. Les applications de contrôle de la pression et de relecture sont incluses. Le logiciel EasyCal communique avec les modules de pression et peut être utilisé pour l'étalonnage automatisé et la gestion des tests.
