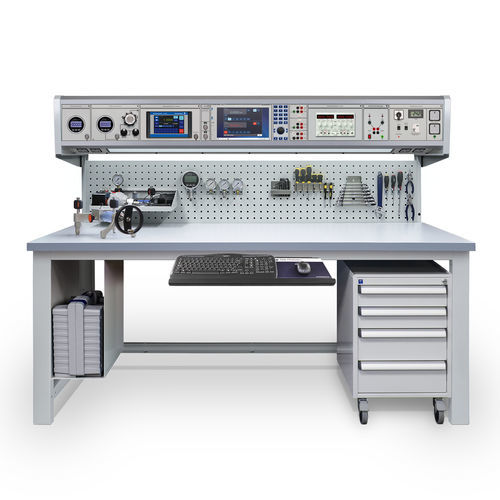

Banc d'étalonnage et d'essai de pression CBP-PRES2

industriel

Le CBP-PRES2 est un poste de travail d'étalonnage de pression qui permet aux utilisateurs d'étalonner efficacement les instruments tels que les transmetteurs et les jauges. Il s'agit d'un système avancé qui convient aux ateliers d'instrumentation effectuant des étalonnages internes et des mises en service. Le CalBench est équipé d'un module de contrôle auto-pneumatique 8030B pour les travaux d'étalonnage du vide jusqu'à 40 bar (600 psi). Ce module est alimenté en pression et en vide par les électropompes 7149 et 7165, ce qui évite d'avoir recours à une alimentation externe. Pour les travaux pneumatiques de plus grande envergure, un module régulé de 100 bars (1500 psi) avec jauge numérique fournit une méthode d'étalonnage pratique avec une référence de haute précision. Ce module est généralement alimenté par une bouteille d'air comprimé ou de N2. Un kit de régulateur personnalisé est inclus, à installer sur la bouteille sur site, avec toutes les connexions nécessaires au CalBench. Un étalonnage supplémentaire de la pression peut être effectué à l'aide de modules de mesure de haute précision pour les applications pneumatiques et hydrauliques. Ces modules sont généralement utilisés avec les pompes de table fournies, qui disposent de deux sorties pour connecter le module et l'UUT. Des collecteurs, un banc d'essai, des adaptateurs et des raccords sont également fournis. Le module 8060+ est situé au centre de la console et fournit la source, la simulation et la mesure des signaux de processus, la communication HART et l'alimentation de la boucle 24 V. Il est doté d'un multimètre intégré et d'un module de mesure de la pression. Il comprend un multimètre intégré et un centre de contrôle PC avec écran tactile de 12,1 pouces. Les applications de contrôle de la pression et de relecture sont incluses. Le logiciel EasyCal communique avec les modules de pression et peut être utilisé pour l'étalonnage automatisé et la gestion des tests.
