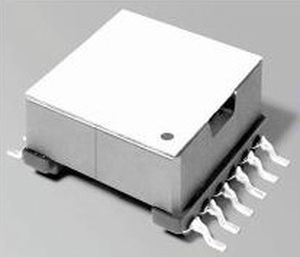

Transformateur d'isolement YCEFD series

encapsuléde télécommunicationà noyau de ferrite

- Conçu pour répondre à la norme 30 W PoE IEEE 802.3at-2009. Opérâtes à 250 kHz avec une entrée de 36-72 Volts. - 1500 Vrms, isolation d'une minute, primaire et polarisation vers le secondaire - Biais de sortie de l'enroulement : 12 V ; sortie d'enroulement de synchronisation : 5 V Matériau de base Ferrite Terminaisons RoHS étain-argent sur étain sur nickel sur bronze phos. D'autres terminaisons sont disponibles moyennant un coût supplémentaire. Poids 10,1 -10,7 g Température ambiante -40°C à +125°C Température de stockage Composant : -40°C à +125°C. Emballage des bandes et des bobines : -40°C à +80°C Résistance à la chaleur de soudage Trois refusions de 40 secondes maximum à +260°C, pièces refroidies à température ambiante entre les cycles Niveau de sensibilité à l'humidité (MSL) 1 (durée de vie illimitée à <30°C / 85% d'humidité relative) 1. L'inductance est mesurée à 250 kHz, 0,2 Vrms, 0 Adc. 2. Le DCR pour le primaire et le secondaire est avec les enroulements connectés en parallèle. 3. L'inductance de fuite concerne les enroulements primaires, les enroulements secondaires étant court-circuités. 4. Le rapport de rotation est obtenu en connectant en parallèle les enroulements primaires et les enroulements secondaires. 5. Ces inducteurs sont recommandés pour un courant d'ondulation de 30%. Une ondulation inférieure à 30 % peut nécessiter l'utilisation d'inducteurs physiquement plus importants. Permettre un courant d'ondulation plus élevé pour utiliser des inducteurs plus petits peut créer un risque de courant de sortie discontinu. 6. Plage de température de fonctionnement -40°C à +125°C. 7. Spécifications électriques à 25°C. Consultez le Doc 362 "Soudage des composants de montage en surface" avant de souder.
