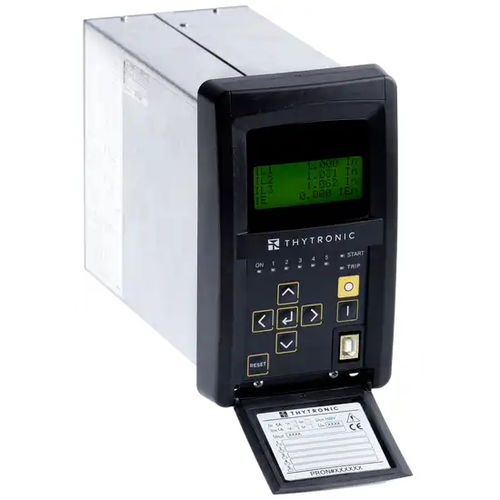

Relais de protection de surtension NC20

de sous-tensionde sous-intensitéde circuit de déclenchement

Le relais de type NC20 assure la protection des batteries de condensateurs shunt et des circuits de filtres harmoniques. Les batteries de condensateurs peuvent avoir les configurations suivantes : Simple Wye mis à la terre. Simple étoile non mise à la terre (avec une résistance à la sortie du transformateur de tension de déséquilibre du neutre afin de développer le courant d'entrée approprié pour la protection contre le déséquilibre). Double Wye non mis à la terre. Les batteries de condensateurs peuvent être des unités de condensateurs à fusibles internes/externes ou sans fusibles. Une méthode de compensation appropriée est fournie pour compenser le déséquilibre inhérent du courant neutre. Les protections 37, 49 et 50/51 (RMS) sont basées sur la mesure de la valeur efficace des trois courants de phase (fondamental et harmoniques jusqu'à la 11ème) ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Sous tension - Sous courant - Transformateur de surintensité à séquence négative - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Surtension - Défaillance du disjoncteur - Supervision du TC - Supervision du circuit de déclenchement CONFIGURATION OPTIONNELLE DU PACK SW - Thermique avec sondes Pt100 Selon les configurations matérielles, le relais de protection NC20 peut être livré dans différents styles de boîtiers en fonction des options de montage requises (encastrement, montage en saillie, rack ou avec panneau de commande séparé). Six relais de sortie sont disponibles (deux inverseurs, trois contacts à fermeture et un contact à ouverture) ; chaque relais peut être programmé individuellement comme état normal (normalement excité, désexcité ou impulsion) et mode de réinitialisation (manuel ou automatique). L'utilisateur peut programmer la fonction de chaque relais selon une structure matricielle (matrice de déclenchement).
