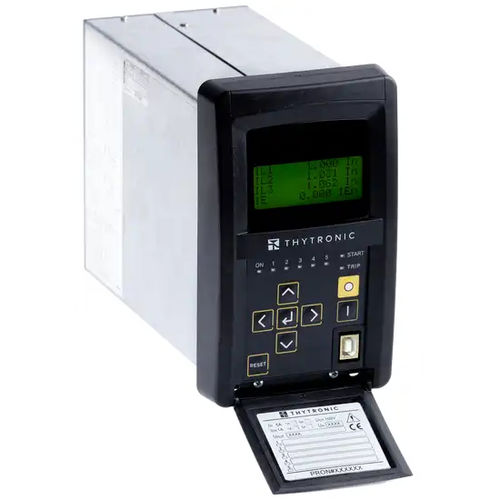

Relais de protection de surintensité NA30

pour transformateurà montage affleurantIEC

Le relais de type NA30 est généralement utilisé dans les réseaux MT radiaux comme protection de l'alimentation ou du transformateur de puissance : sur les longues alimentations radiales dans les systèmes non mis à la terre ou à bobine de Petersen et/ou à haute résistance mis à la terre sur le côté BT des transformateurs connectés en parallèle avec n'importe quelle mise à la terre comme protection contre les défauts à la terre des générateurs connectés en parallèle ou de l'unité générateur-transformateur sur la même barre omnibus Le relais est conforme aux exigences CEI-016. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Transformateur à image thermique - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Surtension résiduelle - Surintensité directionnelle à la terre - Défaillance du disjoncteur - Supervision du TC - Supervision du circuit de déclenchement CONFIGURATION OPTIONNELLE DU PACK SW - Thermique avec sondes Pt100 Deux groupes indépendants de réglages sont prévus. Le passage d'un profil à l'autre peut être effectué au moyen de l'IHM, d'une entrée binaire et de la communication. Selon les configurations matérielles, le relais de protection NA30 peut être livré dans différents styles de boîtiers en fonction des options de montage requises (encastrement, montage en saillie, rack ou avec panneau de commande séparé).
