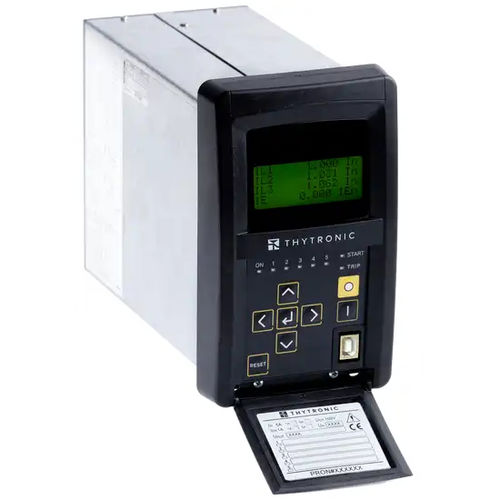

Relais de protection de surtension NA60

de sous-tensionACpour alimentateur

Le relais de type NA60 est généralement utilisé dans les réseaux MT et BT radiaux ou maillés pour la protection des lignes d'alimentation ou des transformateurs de puissance : sur les lignes d'alimentation radiales, en anneau et parallèles de toute longueur dans les systèmes mis à la terre, non mis à la terre, avec bobine de Petersen et/ou résistance mise à la terre sur les générateurs connectés en parallèle sur le même jeu de barres. De plus, les fonctions de sous-tension et de surtension sont fournies comme protections ou contrôles de tension. Le relais NA60 peut être livré avec des circuits pour le courant de phase d'entrée adaptés aux TC et VT traditionnels, ou aux dispositifs ThySensor combinés. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Sous tension - Image thermique Transformateur - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Surtension - Surtension résiduelle - Surintensité directionnelle de phase (autorisation voltmétrique) - Surintensité directionnelle de terre - Défaillance du disjoncteur - Supervision du TC - Supervision du VT - Supervision du circuit de déclenchement CONFIGURATION OPTIONNELLE DU PACK SW - Thermique avec sondes Pt100 - Trois entrées de courant de phase et une entrée de courant résiduel, avec des courants nominaux sélectionnables indépendamment à 1 A ou 5 Ath par des commutateurs DIP. - Trois entrées de tension de phase avec des tensions nominales programmables dans la gamme 50...130 V (UR =100 V) ou 200...520 V (UR =400 V) et une entrée de tension résiduelle, avec une tension nominale programmable dans la gamme 50...130 V (UER =100 V). - Trois entrées de courant de phase, avec un courant nominal de 630 A (primaire). - Une entrée de courant résiduel, avec des courants nominaux sélectionnables indépendamment à 1 A ou 5 A par des commutateurs DIP. - Trois entrées de tension de phase avec tension nominale de 20/√3 kV (primaire) ; la tension résiduelle a été obtenue par des mesures de calcul vectoriel des tensions de phase
