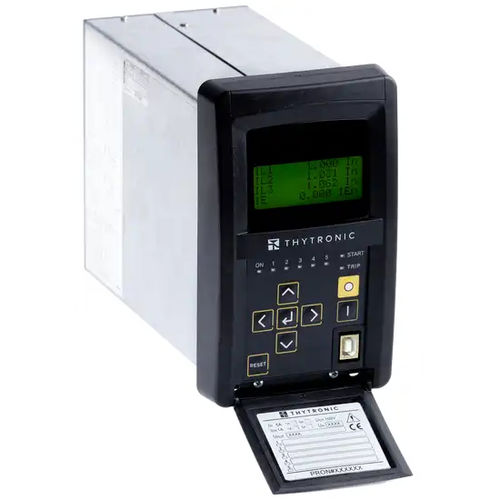

Relais de protection de surintensité NA10

de circuit de déclenchementACpour alimentateur

Le relais de type NA10 est généralement utilisé dans les réseaux radiaux HT, MT et BT comme protection de l'alimentation ou du transformateur de puissance. Dans les systèmes solidement mis à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de n'importe quelle longueur, tandis que dans les systèmes non mis à la terre ou avec bobine de Petersen et/ou résistance mise à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de petite longueur afin d'éviter des déclenchements indésirables dus à la contribution du courant capacitif de la ligne d'alimentation sur un défaut de terre externe. Le relais est conforme aux exigences de la norme CEI 0-16. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Réenclencheur automatique - Défaillance du disjoncteur - Supervision du TC - Supervision du circuit de déclenchement CONFIGURATION OPTIONNELLE DU PACK SW - Thermique avec sondes Pt100 Trois entrées de courant de phase et une entrée de courant résiduel, avec courants nominaux sélectionnables indépendamment à 1 A ou 5 A par l'intermédiaire de Commutateurs DIP. Deux ou cinq entrées binaires sont disponibles, avec un état actif programmable (actif-ON/actif-OFF) et une temporisation programmable (active à active) programmable (actif-ON/actif-OFF) et une temporisation programmable (active à Transitions OFF/ON ou ON/OFF). Plusieurs fonctions préréglables peuvent être associées à chaque entrée.
