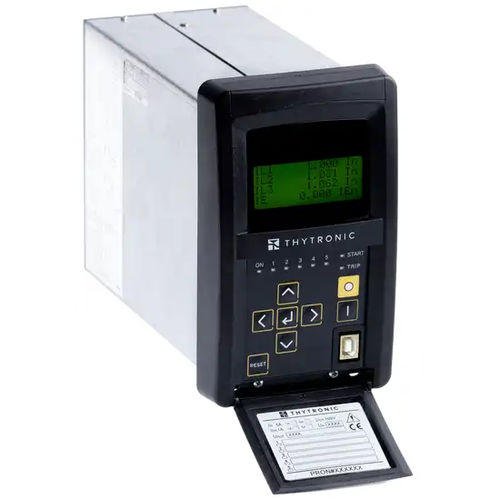

Relais de protection de surintensité NA20

de sous-intensitéde circuit de déclenchementAC

Le relais de type NA20 est généralement utilisé dans les réseaux radiaux HT, MT et BT pour la protection des lignes d'alimentation ou des transformateurs de puissance. Dans les systèmes solidement mis à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de n'importe quelle longueur, tandis que dans les systèmes non mis à la terre ou avec bobine de Petersen et/ou résistance mise à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de petite longueur afin d'éviter des déclenchements indésirables dus à la contribution du courant capacitif de la ligne d'alimentation sur un défaut de terre externe. En plus de la protection contre les surintensités de phase et résiduelle, les fonctions de protection suivantes sont fournies : - Protection par image thermique des lignes et des transformateurs de puissance. - Protection contre les sous-courants pour la surveillance de l'ouverture des disjoncteurs. - Protection de séquence négative contre les courts-circuits asymétriques et les charges déséquilibrées. - Protection I2/I1 contre l'interruption de phase en cas de faible charge. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Défaillance du disjoncteur - Supervision du TC - Supervision du circuit de déclenchement - Sous-courant - Surintensité de séquence négative - Image thermique du transformateur
