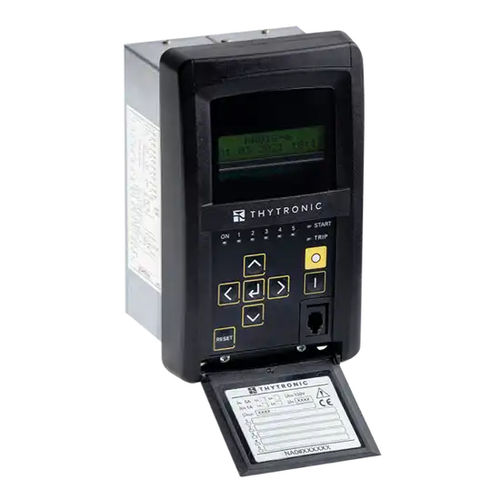

Relais de protection de surintensité NA011

ACpour alimentateurpour transformateur

Le relais de type NA011 peut être utilisé dans les réseaux radiaux comme protection de l'alimentation ou du transformateur de puissance. Dans les systèmes solidement mis à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de n'importe quelle longueur, tandis que dans les systèmes non mis à la terre ou avec bobine de Petersen et/ou résistance mise à la terre, la protection contre les surintensités résiduelles peut être utilisée sur des lignes d'alimentation de petite longueur afin d'éviter les déclenchements indésirables dus à la contribution du courant capacitif de la ligne d'alimentation sur un défaut de terre externe. Le relais de protection NA011 peut être livré avec des TC traditionnels ou des entrées de courant à faible puissance (LPCT). Pour les deux versions, la protection contre les surintensités résiduelles peut utiliser le courant résiduel mesuré (TC ou transformateur équilibré) ou calculé. ÉLÉMENTS DE PROTECTION ET DE CONTRÔLE STANDARD - Surintensité de phase côté H et côté L - Surintensité résiduelle maximale - Réenclencheur automatique - Défaillance du disjoncteur
