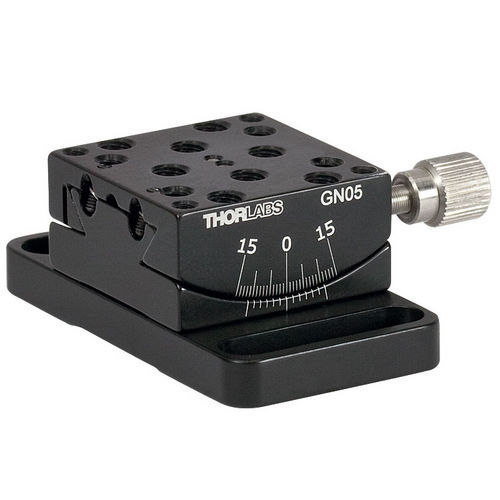

Platine goniométrique GN series

pour alignement angulaire de haute précision

Mouvement de rotation pur de dispositifs autour des marques virtuelles d'un repére du point 1° sur étape entièrement vérouillable à ressort Jeu de denture-Libre de goniomètre de plateforme de conception de côté la petite : 1 " grande étape de goniomètre de plateforme de x 1 " : 1.5 " x 1.5 " un goniomètre ou une étape goniometric est un dispositif utilisé pour tourner un objet avec précision, dans une petite marge angulaire, au sujet d'un point fixe dans l'espace. Les goniomètres sont semblables aux étapes linéaires, mais, plutôt que de fournir le mouvement linéaire, à l'étape tourne partiellement autour d'un point fixe au-dessus de la surface de montage de l'étape. Dans nos deux produits, la distance du point de rotation à la surface de montage a été conçue de sorte que deux modèles différents de goniomètre puissent être empilés dans une configuration DE X/Y et les deux étapes tournent le point à peu près identique. Nos goniomètres emploient un leadscrew jeu de denture-libre dans la série plus petite de GN et un micromètre de précision pour le positionnement angulaire augmenté du plat supérieur dans la série plus grande de GNL. Nos goniomètres offrent le mouvement de rotation dégagé et pur autour de leur point de rotation au-dessus de l'angle de la rotation (voir l'image vers la droite). Le contrat, conception empilable permet à un modèle d'être attaché au plat supérieur des autres qui alignent leurs points de rotation. Dans la série de GN, le GN05 monte placé sur le GN1. Dans la série de GNL, le GNL10 monte placé sur le GNL18. Ces installations biaxiales d'étape peuvent être achetées comme paquet simple (GN2 ou GNL20 respectivement).
