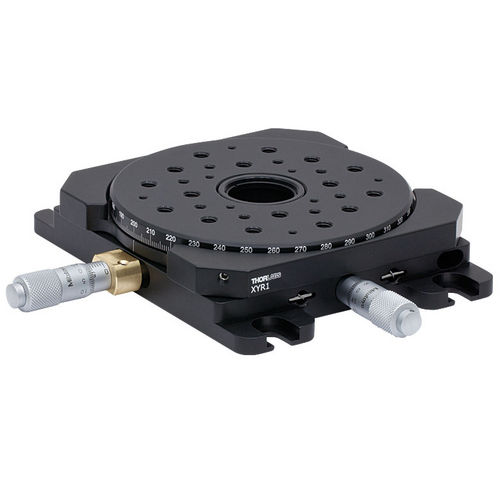

Positionneur manuel XYR1

rotatif1 axeanalogique

Le XYR1 est une translation DeepL à profil bas de l'axe XY avec rotation continue autour de l'axe Z. Le trou traversant central fileté SM1 permet d'utiliser la platine dans une application d'imagerie qui nécessite un éclairage par le dessous de l'échantillon. La scène contient un réseau de trous taraudés 1/4"-20 (M6) et 8-32 (M4) pour le montage des échantillons et des composants. De plus, la scène comporte huit trous taraudés de 4 à 40 trous autour du trou traversant central de sorte qu'elle peut être utilisée avec le système de cage de 30 mm ou 60 mm de Thorlabs sans l'utilisation d'adaptateurs. Les micromètres des axes X et Y de la translation DeepL ont une course de 1/2" (13 mm). Une échelle angulaire gravée le long du bord extérieur de la surface de montage de la scène permet à l'utilisateur de régler l'orientation angulaire de la scène, qui peut ensuite être fixée à l'aide d'une vis de blocage. Le verrouillage de l'axe de rotation n'empêche pas la translation le long des axes X et Y. Afin d'éviter que les composants fixés n'interfèrent avec la rotation ou la translation de la scène, la surface supérieure de la plate-forme de rotation se trouve au-dessus du châssis du XYR1.
