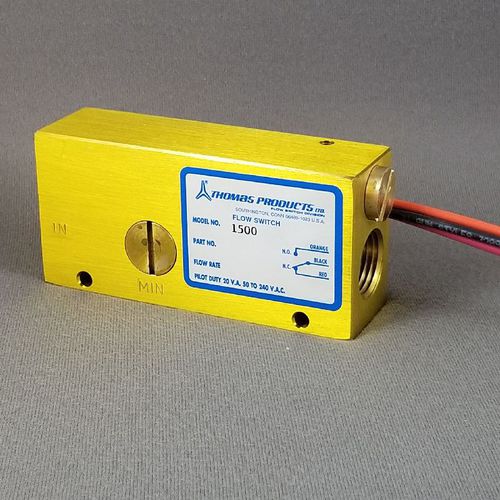

Contrôleur de débit pour liquides 1500

reedpour gazhaute température

Ce commutateur de débit est un excellent choix pour les applications susceptibles de connaître des pressions élevées, ainsi que lorsqu'un réglage du point de consigne du débit est nécessaire ou souhaité. Cette possibilité de réglage est idéale pour les applications où l'on n'est pas sûr des statistiques de débit, mais où l'on sait que le système fonctionne correctement. Voir notre page d'aide sur la possibilité de réglage du commutateur de débit pour savoir comment cela fonctionne. Fonctionnement : Le liquide s'écoule à travers le boîtier, lorsque le débit est inférieur au "point de consigne", le liquide s'écoule autour du piston et à travers le canal de dérivation réglable. Lorsque le débit augmente, le piston avec son aimant interne commence à se déplacer vers l'arrière en comprimant le ressort jusqu'à ce que le débit atteigne le point de consigne, auquel cas l'aimant actionne un interrupteur à lames hermétiquement scellé à l'intérieur d'une autre cavité du contacteur de débit. Les débits supérieurs au point de consigne passent par le piston et traversent le canal de dérivation sans problème, ce qui maintient l'unité actionnée jusqu'à ce que le débit commence à diminuer et que le ressort commence à repousser le piston vers sa position de repos, jusqu'à ce que le piston s'éloigne suffisamment de l'interrupteur pour le désactiver. Les débits inférieurs au point de consigne n'ont pas d'effet sur l'unité et n'entraînent pas son actionnement. Le réglage du point de consigne du débit est facile à effectuer à l'aide d'un tournevis à tête plate. Il suffit de faire tourner la palette jusqu'à l'endroit souhaité, la palette pouvant tourner dans tous les sens sans s'arrêter. Lorsque la fente de la palette est perpendiculaire à l'entrée et à la sortie, le point de consigne du débit se situe à l'extrémité inférieure de la plage, et lorsque la fente est parallèle à l'entrée et à la sortie, le point de consigne du débit se situe à l'extrémité supérieure de la plage NOTES SUR LE PRODUIT GPM approximatif en fonction de la pression de la ligne. Point de consigne de l'air inférieur en option. Consulter l'usine
