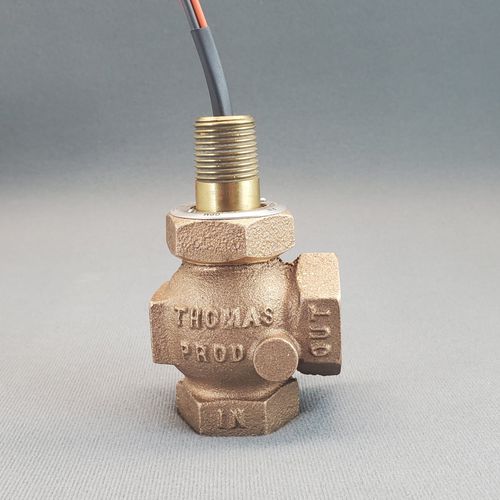

Contrôleur de débit pour liquides 1300

reedà ampoule reedhaute température

Fonctionnement : Le liquide s'écoule à travers le boîtier, lorsque le débit est inférieur au "point de consigne", le liquide s'écoule autour de la navette. Lorsque le débit augmente, la navette équipée d'un aimant commence à se soulever en comprimant le ressort jusqu'à ce que le débit atteigne le point de consigne, auquel cas l'aimant actionne un interrupteur à lames hermétiquement scellé à l'intérieur de la tige. Les débits supérieurs au point de consigne passent par la navette sans problème, ce qui maintient l'unité actionnée jusqu'à ce que le débit commence à diminuer et que le ressort commence à pousser la navette vers le bas, en position de repos, jusqu'à ce que l'aimant s'éloigne suffisamment de l'interrupteur, ce qui le désactive. Les débits inférieurs au point de consigne n'affectent pas l'unité et ne la font pas fonctionner. Applications courantes : Le commutateur de débit modèle 1300 peut être utilisé dans les systèmes de refroidissement, les équipements de chauffage, de ventilation et de climatisation et dans l'industrie des machines-outils. Notes sur le produit L'étalonnage du débit standard se fait dans l'eau à 70°F. L'étalonnage se fait en augmentant le débit. Effet de la température sur les réglages du débit : étalonnage dans l'eau, léger changement ; l'huile varie en fonction de la viscosité. Des interrupteurs Reed SPST de 1 00W sont disponibles en option. Consulter l'usine. Des relais pour des charges plus élevées, des boîtes de jonction, des borniers, etc. sont disponibles. Voir la section des accessoires pour plus de détails Câbles disponibles en option. Consulter l'usine. Autres matériaux en contact avec le produit : aimant à anneau céramique. Étiquettes d'identification SST en option fixées à l'unité. Consulter l'usine. Dimensions des orifices en option : BSPT, SAE, brasage à l'argent, soudure à l'emboîture, etc. Consulter l'usine. Unités haute température disponibles jusqu'à 400°F. Consulter l'usine. Les réglages de débit standard sont étalonnés dans l'eau. D'autres points de consigne pour l'eau ou l'huile sont disponibles. Consulter l'usine.
