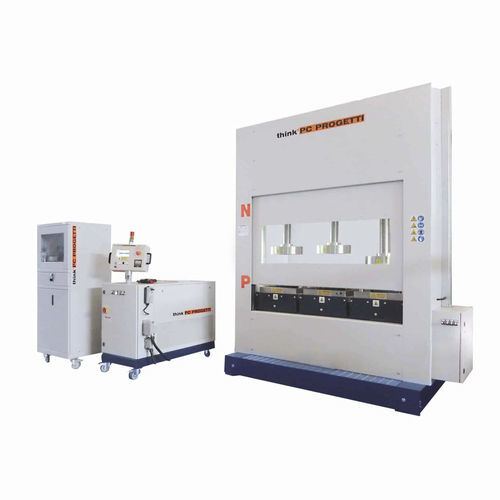

Banc d'essai de pression BV-3CV/240SH

de fuiteautomatiquemanuel

SERRAGE COMBINÉ, JOINT RADIAL INTÉRIEUR + PRESSAGE PROPORTIONNEL 3 PLATEAUX DE CHARGEMENT Banc d'essai vertical à serrage combiné. Il dispose de 3 emplacements d'essai avec serrage combiné. Avec le cylindre hydraulique (côté inférieur), les opérateurs peuvent tester les vannes à brides avec un serrage proportionnel, où la force de serrage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des vannes, et la charge résultante est réduite au minimum. Avec les colonnes vissées, vous pouvez tester les terminaisons BW, SW en utilisant ces joints radiaux intérieurs. La combinaison de ces deux styles de serrage différents permet à l'appareil de s'adapter à tous les types de vannes. Chaque station dispose de son propre plateau de chargement, ce qui simplifie la procédure de chargement de 3 unités indépendantes. L'unité peut être contrôlée par un skid de pressurisation SKA-100. FORCE DE RÉACTION (TOTALE) : 240 TON (10% de serrage minimum) 3x80 TON (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 1000 mm LONGUEUR DE VANNE MIN : 150mm Hauteur de chargement : 1100mm DISTANCE ENTRE LES PLACES : 580mm VAISSEAU D'EAU DU SOUS-SOL : 400 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combiné CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 5 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. Gain régulateur contrôlé par l'opérateur LONGUEUR DU PLATEAU DE CHARGEMENT : 500mm
