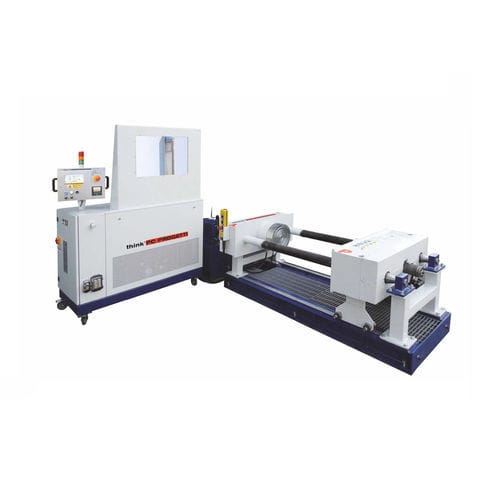

Banc d'essai de débit BO-2CV/100-LAB

automatiquepour vannehydraulique

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial interne et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne et le cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Le banc est contrôlé par le skid de pressurisation SKA-100 ; pour plus d'informations, veuillez consulter les fiches techniques correspondantes. Le banc peut être complété par plusieurs options et accessoires, veuillez contacter notre bureau de vente pour plus d'informations. *La version standard est décrite. Les bancs d'essais peuvent être personnalisés dans tous les aspects techniques selon les préférences du client. Banc d'essai horizontal pour vannes - mod. BO-2CV/100-LAB FORCE DE RÉACTION : 100 TONNES LONGUEUR MAXIMALE DE LA VANNE : 1300 mm LONGUEUR DE VANNE MIN : 0 mm DISTANCE INTERIEURE DES COLONNES : 900 mm HAUTEUR DES AXES D'ÉCOULEMENT : 650 mm du sol VAISSEAU D'EAU DU SOUS-SOL : 170 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combinaison de serrage radial intérieur et de serrage par pression avec contrôle proportionnel DIMENSIONS : 2600(L) x 1290(P) x 910(H) (Structure mécanique)
