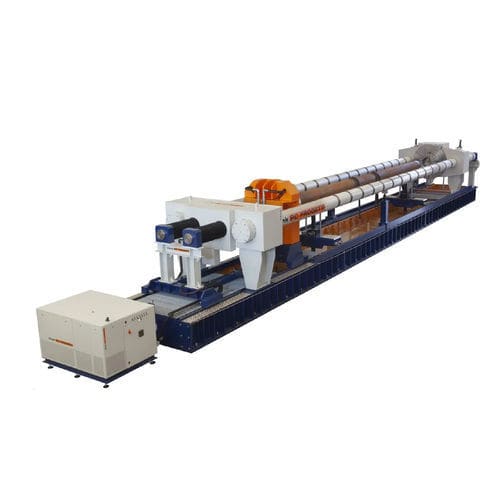

Banc d'essai de pression BOT-2CSV/1500

automatiquepour tuyauxindustriel

COLONNES DOUBLEMENT SECTORISÉES SERRAGE DE JOINTS RADIAUX EXTERNES OU DE JOINTS AUTO-ADAPTATIFS Banc d'essai pour les tubes avec le style de serrage nr. 2 "joint intérieur/extérieur" ou nr. 8 "joints auto-adaptatifs de surpression" pour les erreurs de forme elliptique. Les ponts de réaction sont reliés par des colonnes sectorielles qui permettent de définir la longueur maximale du tube. Le réglage fin des tuyaux est effectué par des colonnes vissées. Le pont de réaction droit est capable de fonctionner sur toute la longueur des colonnes pour couvrir une large gamme de mesures de tuyaux, comme décrit dans le tableau technique ci-dessous. Le chargement des tuyaux est effectué par une grue depuis le haut, tandis que deux élévateurs hydrauliques en forme de "V" les soutiendront pendant toute la durée de l'essai. Ils sont capables de centrer l'alignement sur les têtes de scellement. Le sous-sol comprend un réservoir d'eau avec un dispositif de limitation de l'évaporation (en option). Le banc d'essai ne nécessite aucune fondation. Il est contrôlé par un skid de pressurisation de classe SKA avec une capacité de remplissage d'eau de 2000 L/min. PUISSANCE DE RÉACTION : 1500 TONNES STYLE DE CLAMPAGE : Type 8 - radial externe avec joints auto-adaptatifs de surpression / Type 2 - Joint interne/externe LONGUEUR MAXIMALE DU TUBE : 12750 mm LONGUEUR DE TUYAU MIN : 1000 mm DIAMÈTRE MAX-MIN DU TUBE : 1219 (48") mm - 203 (8") mm ERREUR ELLIPTIQUE ADMISE : 1,5 Hauteur des axes d'écoulement : 1750 mm VAISSEAU D'EAU DU SOUS-SOL : 21000 Litres PRESSION D'ESSAI MAXIMALE : 6 / 800 bar DEBIT DE REMPLISSAGE : 4000 Litres/min ALIMENTATION PNEUMATIQUE : 7 bar @ 2000 Iters/min DIMENSIONS : 20605(L) x 2915(P) x 2885(H)
