Banc d'essai de pression BOI-V/250

contrôlé par PLCpour soupape en immersionhorizontal

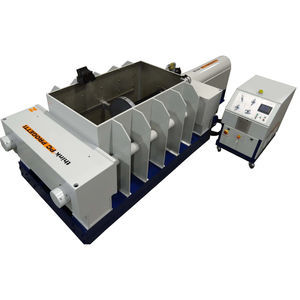

JOINTS RADIAUX INTÉRIEURS À CHARGEMENT HORIZONTAL (BOUCHONS D'ALÉSAGE) Banc d'essai horizontal avec serrage des joints radiaux intérieurs. Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Une cuve entourant la soupape peut être remplie d'eau pour vérifier visuellement les fuites externes lors des tests GAS. L'appareil est contrôlé par le skid de pressurisation SKMM/GAS FORCE DE RÉACTION : 250 TONNES (voir le tableau des limites de travail) LONGUEUR DE LA VANNE MAX : 1550 mm LONGUEUR DE VANNE MIN : 150 mm DÉCOUVERTURE INTÉRIEURE DE LA COLONNE : 1150 mm HAUTEUR DE CHARGE : 868 mm (hauteur des axes d'écoulement par rapport au sol) DIMENSIONS INTÉRIEURES DU VAISSEAU : 1930(L) x 1065(P) x 1100(H) CAPACITÉ DU VAISSEAU : 2260 Litres POMPES DE REMPLISSAGE/RECUPERATION : 500 Litres/min (1000 Litres/min en option) TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - radial intérieur DIMENSIONS (MECH) : 4500(L) x 1690(D) x 1415(H)
