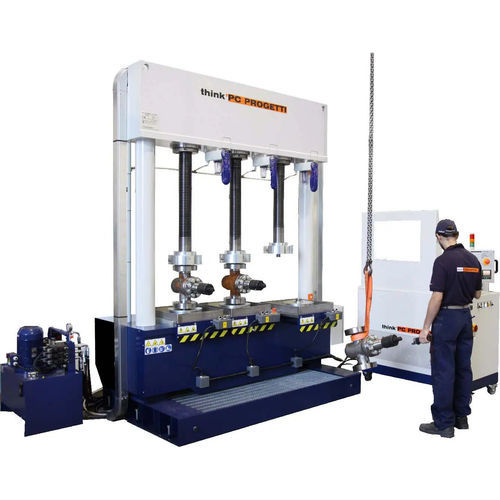

Banc d'essai de pression BV-3V/240

contrôlé par PLCpour vanneindustriel

JOINT RADIAL INTERNE (BOUCHONS D'ALÉSAGE) 3 PLATEAUX DE CHARGEMENT Banc d'essai vertical avec serrage du joint radial intérieur. 3 emplacements d'essai disponibles pour les essais de pression contemporains. Les colonnes vissées garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Le banc est contrôlé par un skid de pressurisation SKMM-100 FORCE DE RÉACTION (TOTALE) : 3x80 TON (Voir le tableau des limites de travail) LONGUEUR DE VANNE MAX : 700 mm LONGUEUR DE VANNE MIN : 150 mm DISTANCE CENTRALE : 580 mm HAUTEUR DE CHARGE : 1170 mm VAISSEAU D'EAU DU SOUS-SOL : 400 Litres PLATEAU DE CHARGEMENT : 3 indépendants LONGUEUR DU PLATEAU DE CHARGEMENT : 400 mm TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - radial intérieur DIMENSIONS (MECH) : 2200(L) x 1200(P) x 2450(H)
