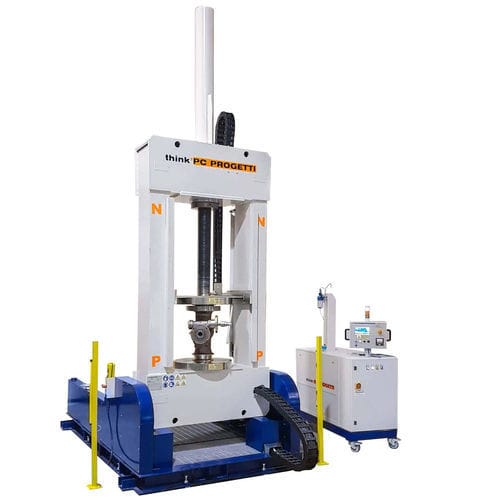

Banc d'essai inclinable BOR-CV/250

de pressionde débitcontrôlé par PLC

SERRAGE COMBINÉ AVEC INCLINAISON DE 90 Banc d'essai horizontal à "serrage combiné". Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne en utilisant le style de serrage proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. En outre, les axes d'écoulement de la vanne peuvent être inclinés de 90° en fonction de la position d'essai choisie par le client. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. Le processus de test est contrôlé par un skid de pressurisation SKA-100. FORCE DE RÉACTION : 250 TONNES (voir le tableau des limites de travail) LONGUEUR DE LA VANNE MAX : 1300 mm LONGUEUR DE VANNE MIN : 0 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1100 mm HAUTEUR DES AXES DE DÉBIT EN POSITION HORIZONTALE : 720 mm HAUTEUR DE CHARGE EN POSITION VERTICALE : 1220 mm VAISSEAU D'EAU DU SOUS-SOL : 300 Litres TERMINAISON AUTORISÉE : BW, SW, RF, RTJ STYLE DE CLAMPAGE : Type 3 - Combiné DIMENSIONS (MECH) HORIZONTALES : 2120(L) x 2900(P) x 970(H) DIMENSIONS (MECH) VERTICALES : 2120(L) x 2900(P) x 3300/4100(H)
