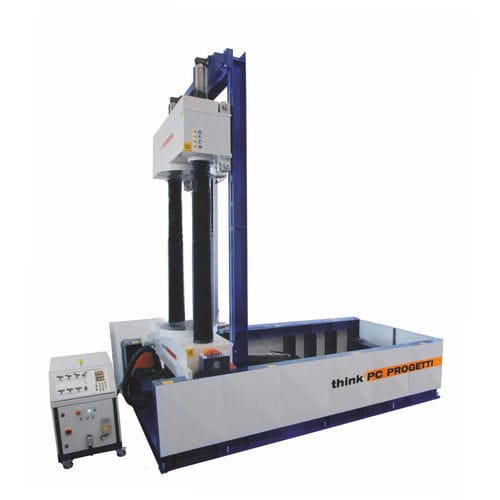

Banc d'essai de débit BOR-2CV/600

contrôlé par PLCpour vanneindustriel

SERRAGE COMBINÉ AVEC INCLINAISON DE 90 Banc d'essai horizontal à "serrage combiné". Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. En outre, les axes d'écoulement de la vanne peuvent être inclinés de 90° en fonction de la position d'essai souhaitée par le client. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. Le processus d'essai est contrôlé par un skid de pressurisation SKA-100. FORCE DE RÉACTION : 600 TON (10% de serrage minimum) (voir tableau des limites de travail) LONGUEUR MAX : 1900 mm LONGUEUR MIN : 0 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1400 mm ANGLE DE ROTATION : 90 HAUTEUR DE CHARGE : Verticale 1380 mm / Horizontale 1200 mm VAISSEAU D'EAU DU SOUS-SOL : 1000 Litres TERMINAISON AUTORISÉE : RF, RTJ, BW, SW STYLE DE CLAMPAGE : Type 3 - Combiné DIMENSIONS (MECH) HORIZONTALES : 2700(L) x 4300(P) x 1520(H) DIMENSIONS (MECH) VERTICALES : 2700(L) x 4300(P) x 4800(H)
