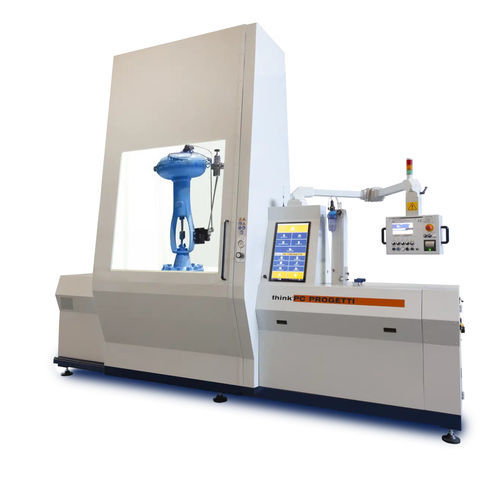

Banc d'essai de pression BO30-2CV/40SHH

de fuitede débitcontrôlé par PLC

BOUCLIER DE PROTECTION INTÉGRALE DOUBLE ACCÈS LATÉRAL JOINT RADIAL INTÉRIEUR (BOUCHONS D'ALÉSAGE) OU SERRAGE COMBINÉ Banc d'essai de vannes de contrôle, qui appartient à la famille des bancs BO30-2CV/SH. Un blindage complet, certifié pare-balles, permet de tester des vannes ayant une hauteur maximale de 2500 mm par rapport aux axes d'écoulement. Il est disponible jusqu'à une puissance de réaction de 100 TON. Un serrage combiné est disponible : Bouchons d'alésage ou pressage proportionnel. Il est équipé d'une gamme complète de débitmètres numériques pour la mesure des fuites d'air et d'eau, et d'un panneau de commandes de positionneurs pour contrôler et tester les actionneurs de vannes, y compris les mouvements, l'hystérésis et les performances. L'ouverture de la porte est conditionnée par des règles d'inspection visuelle (la pression automatique est réduite avant l'inspection) et des procédures de décharge de la pression normale. Au sous-sol, un réservoir d'eau est installé pour servir de réservoir d'eau pour les procédures de test. Le processus de test est contrôlé par un automate électronique et un écran tactile LCD, ainsi que par un logiciel de cer tification TestREC, qui est entièrement interconnecté au réseau LAN de l'entreprise. La configuration complète du réseau local et la collecte des données sont assurées. Un logiciel de double commande AUTO / MAN est prévu pour donner un maximum de flexibilité aux opérateurs. FORCE DE RÉACTION : 40 TONNES LONGUEUR MAXIMALE DE LA VANNE : 1000 mm LONGUEUR DE VANNE MIN : 200 mm Hauteur des axes d'écoulement : 2500 mm VESTE D'EAU DU SOUS-SOL : 150 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RTJ STYLE DE CLAMPAGE : Type 3 - Combiné PRESSION MAXI : 250 bar (eau) - 7 bar (air) ALIMENTATION PNEUMATIQUE : 7 bar @ 2000 Nl/min ALIMENTATION ELECTRIQUE : 3PH + N + T 380V@50Hz, 5.5Kw DIMENSIONS (MECH) : 3055 (L) x 1425 (P) x 2040 (H)
