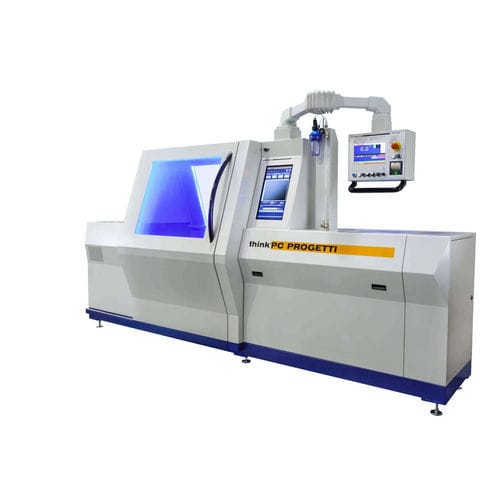

Banc d'essai de pression BO30-2CV/40SH

automatiquemanuelcontrôlé par PLC

Banc d'essai horizontal à serrage combiné. Le pont de réaction mobile est déplacé par une colonne vissée qui garantit l'absence totale de forces externes sur le corps de la vanne pendant les essais. Un vérin hydraulique à commande proportionnelle permet de réaliser des essais d'étanchéité face à face et de réduire au minimum l'effort mécanique exercé sur le corps du robinet. Une protection périphérique complète à l'épreuve des BULLETS est prévue pour effectuer des essais de gaz/eau à haute pression dans des conditions très sûres. L'ouverture de la porte est conditionnée par des règles d'inspection visuelle (réduction automatique de la pression avant l'inspection) et une procédure de décharge de la pression normale. Au sous-sol, un réservoir d'eau est installé pour les procédures de test. Le processus de test est contrôlé par un automate électronique et un écran tactile LCD, ainsi que par un logiciel de certification TestREC entièrement interconnecté au réseau LAN de l'entreprise. La configuration du banc d'essai et la collecte des données sont entièrement assurées par le réseau local. Un logiciel de double contrôle AUTO / MAN est prévu pour donner un maximum de flexibilité aux opérateurs. FORCE DE RÉACTION : 40 TON (10% de serrage minimum) (voir tableau des limites de travail) LONGUEUR MIN - MAX : 0 - 550 mm HAUTEUR MAXIMALE DE LA VANNE : 900 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 550 mm Hauteur des axes d'écoulement : 830 mm VAISSEAU D'EAU DU SOUS-SOL : 100 Litres TERMINAISON AUTORISÉE : RF, RTJ BW, SW STYLE DE CLAMPAGE : Type 3 - Combiné NORMES DE RÉFÉRENCE : ISO, DIN, API, ANSI, ASTM, FCI, BS (Autres sur demande) DEBIT DE REMPLISSAGE : 70L/min POMPE D'ASPIRATION : 40m /h (Option) DÉBITMÈTRE STANDARD : Compteur de bulles numérique et colonne d'eau numérique PRESSION MAXI : 4000 bar (eau) - 1050 bar (gaz) ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 Nl/min DIMENSIONS (MECH) : 3500(L) x 1100(P) x 1600(H) mm
