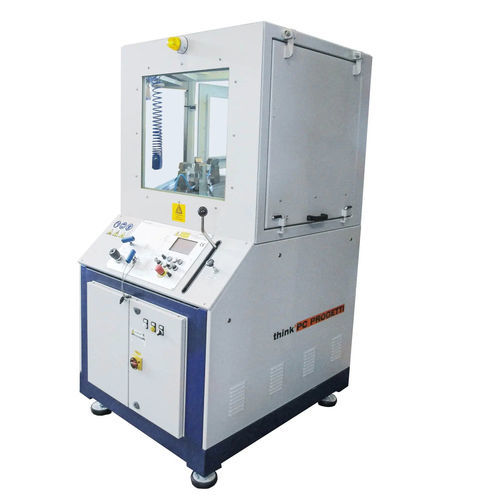

Skid de pressurisation de sécurité SKMA-100/PVS-2

pour soupapepour banc d'essaiavec automate programmable

BANCS D'ESSAIS HYDRAULIQUES ET PNEUMATIQUES POUR VANNES PSV Skid de pressurisation dédié aux procédures d'étalonnage de PSV de petite taille. Il est contrôlé par un automate et un terminal LCD à écran tactile. Il dispose d'un logiciel dédié pour les valeurs de pression de consigne, d'ouverture et de réarmement. Il dispose d'un réservoir d'eau à l'intérieur de l'armoire afin d'être indépendant pendant les tests. Une régulation fine pour la pressurisation de l'eau ou du gaz complète l'équipement standard. Un mouvement concentrique des griffes à commande manuelle (hydraulique en option) facilite la procédure de serrage. Un système de carénage intégral blindé assure la sécurité de l'opérateur (ouverture en drapeau ou verticale). FORCE DE RÉACTION : 20 TONNES (voir tableau des limites d'utilisation) DIAMÈTRE MAXI DE LA BRIDE : 400 mm DIAMÈTRE MIN DE LA BRIDE : 90 mm MESURE DE SOULÈVEMENT DU SIÈGE : 0-100 mm CONTACT MOINS SENSOR : 0-70 mm + 0,05 mm ÉPAISSEUR DE LA BRIDE : max 65 mm TERMINAISONS AUTORISÉES : RF, RJ CONTRÔLE DE LA FORCE DE SERRAGE : Type 5 On/Off - Hydraulique NORMES DE RÉFÉRENCE : ISO, API, ASME, ASTM ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 NI/min Air sec non lubrifié ALIMENTATION ELECTRIQUE : 3PH + G 380V@50hz, 5.5KW DIMENSIONS (MECH) : 1100 (L) x 1250 (P) x 2150 (H)
