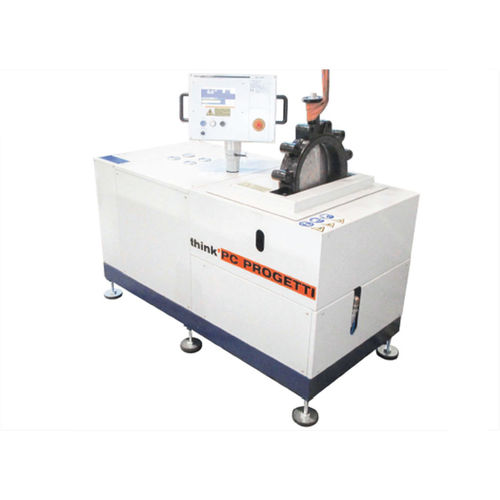

Banc d'essai de pression BO-C/90SH

de débitde forceautomatique

Banc d'essai horizontal avec serrage proportionnel. La force de pression est automatiquement réglée en fonction de la taille et de la classe de la vanne et elle est même modulée proportionnellement en fonction de la pression ascendante de l'essai. La vanne est insérée dans un carénage pour assurer le meilleur niveau de sécurité pour les opérateurs, sur le côté inférieur il y a des supports en "V" à centrage automatique qui permettent à l'opérateur de centrer parfaitement les axes de flux de la vanne sur le banc d'essai. Cette forme de banc est parfaite pour tester les vannes BUTTERFLY. Les composants du processus d'essai sont intégrés dans le carénage de l'anneau. Le banc d'essai est contrôlé par un automate programmable et un écran LCD pour l'exécution automatique des essais. *La version standard est décrite. Les bancs d'essai peuvent être personnalisés dans tous les aspects techniques selon les préférences du client. Banc d'essai horizontal pour vannes - mod. BO-C/90SH FORCE DE RÉACTION : 90 TONNES LONGUEUR MAXIMALE DE LA VANNE : 100 mm LONGUEUR DE VANNE MIN : 40 mm DIAMÈTRE MAXIMUM DE LA BRIDE : 500 mm Hauteur des axes d'écoulement : 990 mm HAUTEUR DE CHARGE DU SOL : 650 Litres TERMINAISONS AUTORISÉES : RF STYLE DE CLAMPAGE : Type 1 - Presse proportionnelle DIMENSIONS : 1500 (L) x 700 (P) x 1300 (H)
