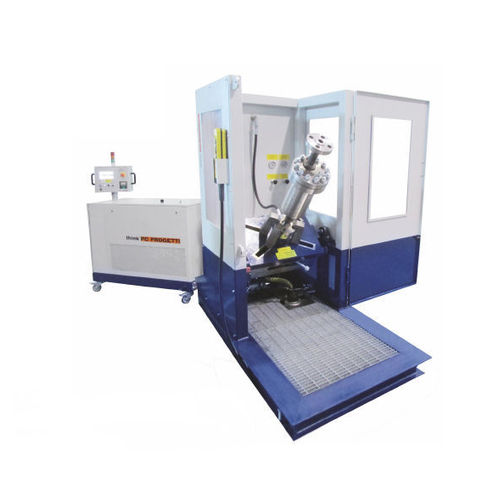

Banc d'essai inclinable BOR-M/20P

de pressionde fuitemanuel

SERRAGE DE GRIFFES + DISPOSITIF DE SERRAGE PORTABLE Serrage à griffes simple/double inclinable avec unité de serrage à griffes fixe au sol, et une unité de serrage portable en option. Le serrage par griffes ne peut être effectué que sur des vannes à brides. Il permet de tester les contraintes mécaniques sur le col de la bride pendant l'exécution du test. En outre, la force de serrage n'a aucune influence sur le comportement du siège de la vanne pendant l'essai, en raison de l'absence de forces externes appliquées. Il est même possible d'effectuer un contrôle visuel du siège de la soupape pendant l'essai. Le système de carénage blindé assure la sécurité des opérateurs. L'appareil est contrôlé par le skid de pressurisation SKMM-100 ; FORCE DE RÉACTION : 20 TONNES Ø de bride MAX : 200 mm Ø de la bride MIN : 90 mm Epaisseur de la bride MAX : 10/65mm ANGLE D'INCLINAISON : 90 VAISSEAU D'EAU DE SOUS-SOL : 100 Litres TERMINAISONS AUTORISÉES : RF, RJ STYLE DE CLAMPAGE : Type 5 - Griffes uniquement DIMENSIONS (MECH) : 1020 (L) x 1940 (P) x 1800 (H)
