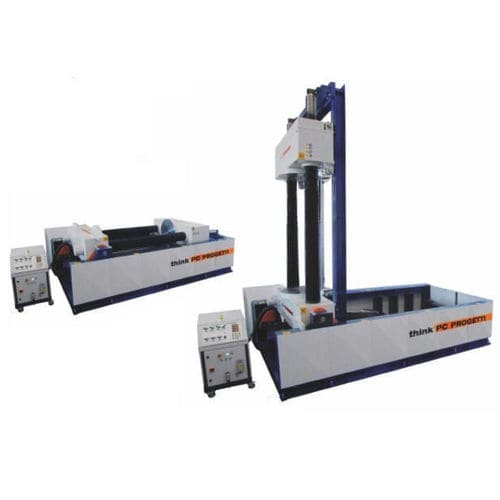

Banc d'essai inclinable BOR-2V/600

de pressionde débitde fuite

BOUCHONS D'ALÉSAGE INCLINABLES À 90 Banc d'essai horizontal avec serrage du "bouchon d'alésage". Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. En outre, les axes d'écoulement de la vanne peuvent être inclinés de 90° en fonction de la position d'essai souhaitée par le client. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. Le processus de test est contrôlé par un skid de pressurisation SKA-100. Voir les documents dédiés pour plus de détails. FORCE DE RÉACTION : 600 TON (10% de serrage minimum) (voir le tableau des limites de travail) LONGUEUR MAX : 2500 mm LONGUEUR MIN : 200 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1400 mm ANGLE DE ROTATION : 90 HAUTEUR DE CHARGE : Verticale 1380 mm / Horizontale 1200 mm VAISSEAU D'EAU DU SOUS-SOL : 1000Litres TERMINAISON AUTORISÉE : RF, RTJ, BW, SW STYLE DE CLAMPAGE : Type 2 - bouchons d'alésage DIMENSIONS (MECH) HORIZONTALES : 2700(L) x 4300(P) x 1520(H) DIMENSIONS (MECH) VERTICALES : 2700(L) x 4300(P) x 4800(H)
