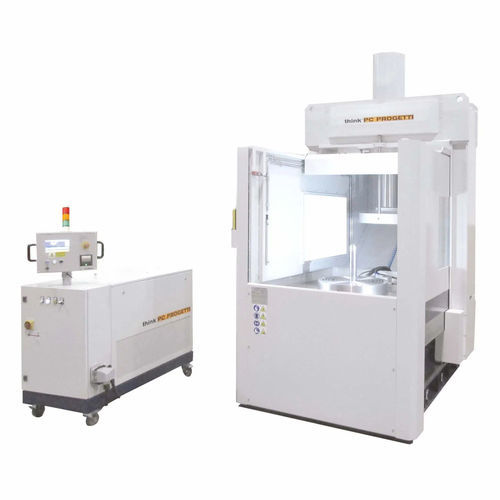

Banc d'essai vertical BV-PMC/200SH

de pressionde fuiteautomatique

PONT MOBILE À SERRAGE PROPORTIONNEL Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des vannes, et la charge résultante est réduite au minimum. Le pont latéral supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir deux postes de travail ; pendant que le premier travaille, le second peut être préparé pour les soupapes suivantes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de soupapes pendant le test. une protection FAIRING complète (toit inclus) assure la meilleure protection des opérateurs. L'installation est contrôlée par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 200 TONNES (10% de serrage minimum) (voir tableau des limites de travail) POSTES DE TRAVAIL : 1 LONGUEUR DE VANNE MAX : 950 mm LONGUEUR DE VANNE MIN : 250 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1200 mm Hauteur de chargement : 850 mm COURSE DU PONT : 1000 mm TERMINAISONS AUTORISÉES : RF, RJ STYLE DE CLAMPAGE : Type 1 - Compression proportionnelle (surface de la bride) CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10 % à 100 %, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. VAISSEAU D'EAU DU SOUS-SOL : 220 litres (uniquement pour l'eau déversée et non pour le stockage) DIMENSIONS (MECH) : 1680 (L) x 2665 (P) x 3250 (H)
