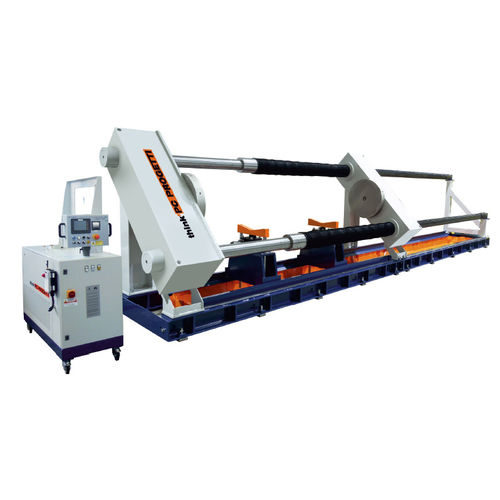

Banc d'essai de pression BOT45-2V/250

de fuiteautomatiquemanuel

COLONNES DOUBLEMENT SECTORISÉES, JOINTS RADIAUX EXTERNES OU JOINTS AUTO-ADAPTATIFS DE SERRAGE Bancs d'essai pour les tuyaux avec le style de serrage Nr. 2 "Joint radial intérieur" ou Nr. 8 "Joints auto-adaptatifs de surpression" pour les erreurs de forme elliptique. Les ponts de réaction sont reliés par deux colonnes vissées qui permettent de régler la longueur maximale du tube. Le pont de réaction droit peut fonctionner sur toute la longueur des colonnes afin de couvrir une large gamme de mesures de longueur de tube, comme décrit dans le tableau technique ci-dessous. Le chargement des tuyaux est effectué par une grue depuis le haut ou horizontalement, tandis que des élévateurs hydrauliques en forme de "V" n° 2 les soutiennent pendant toute la durée de l'essai et sont capables de centrer l'alignement sur les têtes de scellement. Le sous-sol comprend un réservoir d'eau avec un dispositif de limitation de l'évaporation (sur demande). Les bancs d'essai ne nécessitent pas de fondations. Le banc d'essai est contrôlé par un skid de pressurisation de classe SKA avec une capacité de remplissage d'eau de 120 L/min. FORCE DE RÉACTION : 250 TONNES (voir le tableau des limites de travail) LONGUEUR DE TUYAU MAX : 7200 mm LONGUEUR DE TUYAU MIN : 2500 mm DIAMÈTRE MAXI DU TUYAU : 700 mm Hauteur des axes d'écoulement : 1200 mm VAISSEAU D'EAU DE SOUS-SOL : MAX 3000 Litres LEVIER : Voir Option PROTECTION CONTRE LES POUSSIÈRES DE VIS : Voir Option TERMINAISONS AUTORISEES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - Bouchons d'alésage Type 8 - Joints auto-adaptatifs DIMENSIONS : 8850 (L) x 1580 (P) x 2000 (H)
