Banc d'essai de pression BV-M/90SH

de fuiteautomatiquemanuel

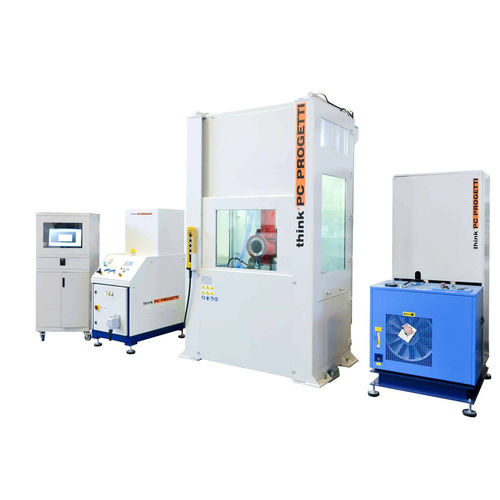

SERRAGE DES GRIFFES AVEC SYSTÈME DE CARÉNAGE COMPLET Banc d'essai avec serrage à griffes. Le test des vannes RF ou RTJ peut être effectué dans les conditions réelles de travail. Le serrage est de type hydraulique on/off. Cette prérogative le rend adapté aux vannes PSV et aux vannes de débit. Le mouvement d'auto-centrage des griffes et le basculement sont contrôlés hydrauliquement ou pneumatiquement (en option). Le sous-sol contient un réservoir pour le liquide d'essai et des réservoirs supplémentaires sont disponibles. Le carénage de protection à l'épreuve des balles (toit inclus) assure le meilleur niveau de sécurité pour l'opérateur. Il peut être contrôlé par un skid de pressurisation standard ; sur la photo, vous pouvez voir le mod. SKMM-100-Gas. FORCE DE RÉACTION : 90 TONNES (voir tableau des limites de travail) DIAMÈTRE MAXIMAL DE LA BRIDE : 530 / 650 / 860 mm DIAMÈTRE MIN DE LA BRIDE : 150mm MESURE DE SOULEVEMENT DU SIÈGE CONTACT MOINS : 0-150 mm ± 0.15% Epaisseur maximale de la bride : 140 mm Hauteur de chargement : 1200 mm ANGLE D'INCLINAISON : FIXE (non inclinable) VAISSEAU D'EAU DU SOUS-SOL : 200 Litres TERMINAISONS AUTORISÉES : RF, RJ TYPE DE PINCE : Type 5 - Cylindre hydraulique avec griffes CONTRÔLE DE LA FORCE DE CLAMPAGE : Type On/Off, Gamme 5..100 % NORMES DE RÉFÉRENCE : ISO, API, ASME, ASTM DIMENSIONS (MECH) : 1465(L) x 2100(P) x 1900(H)
