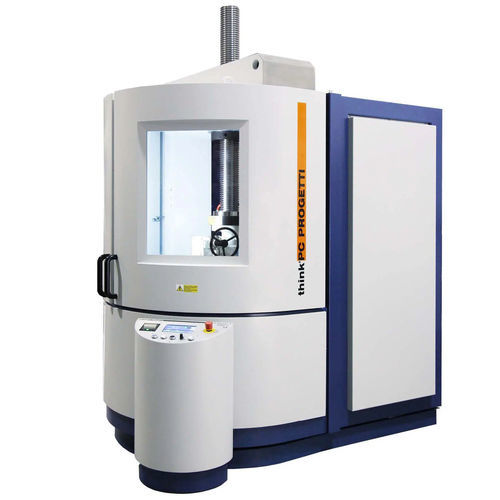

Banc d'essai de pression BV-PMMV/100SH

de fuiteautomatiquecontrôlé par PLC

Banc d'essai vertical doté d'un système de serrage universel ; tous les types de terminaisons de vannes et même les vannes de forme 90° peuvent être serrés. En cas de serrage à la presse, la force est automatiquement contrôlée proportionnellement à la pression de l'eau à l'intérieur de la soupape et la charge résultante est réduite au minimum. Le pont latéral supérieur mobile permet le chargement vertical de la vanne à l'aide d'une grue. Un réservoir d'eau se trouve dans le sous-sol et un réservoir d'eau externe peut être ajouté en option. Un système de carénage entièrement blindé assure la sécurité de l'opérateur pendant les essais. L'équipement de traitement peut être autonome avec une console de commande seulement ou tout skid de pressurisation standard peut être ajouté (classe SKA). FORCE DE RÉACTION : 100 TONNES (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 700 mm LONGUEUR DE VANNE MIN : 0 mm DN MIN-MAX : DN ½" - 12" (sur demande jusqu'à 24") DIAMÈTRE MAX. DE LA BRIDE DE LA VANNE : Ø 530 mm Hauteur de chargement : 910 mm VAISSEAU D'EAU DE SOUS-SOL : 220 Litres TERMINAISONS AUTORISÉES : TOUTES STYLE DE CLAMPAGE : Type 4 - universel CONTRÔLE DE LA FORCE DE CLAMPAGE DE LA PRESSE : Automatique dans un intervalle de 10 % à 100 %, proportionnel à la pression hydrostatique à l'intérieur de la vanne pendant le test. DIMENSIONS (MECH) : 1420 (L) x 2000 (P) x 3110 (H)
