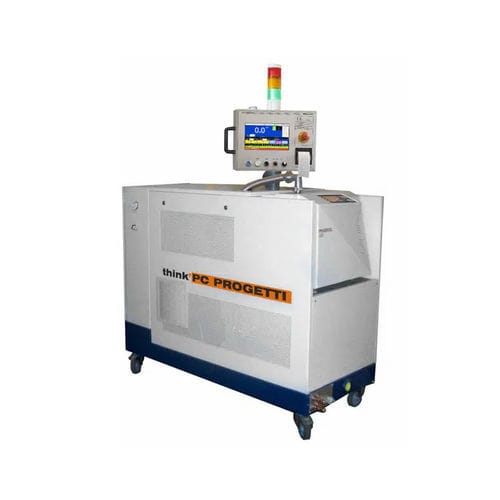

Skid de pressurisation pour banc d'essai SKA-100/HE

SKID DE PRESSURISATION POUR TEST DE MICRO-FUITES D'HÉLIUM SOUS VIDE POUSSÉ SKID pour les tests de micro-fuites à l'hélium pour les pièces moulées. Il a été conçu pour contrôler des installations de serrage entièrement automatiques basées sur des essais d'étanchéité en surpression de la "Méthode intégrale - Essai de la hotte à vide". La pièce est pressurisée à basse pression avec de l'hélium (5 bar abs) et une chambre à vide qui est évacuée par une pompe auxiliaire et qui est connectée à un détecteur de fuites (spectromètre) utilisé comme hotte. Le gaz de recherche qui s'échappe par les fuites est converti en signaux électriques qui sont immédiatement affichés. Cette méthode permet de détecter de très petites fuites et est particulièrement adaptée à la détection automatique de fuites dans l'industrie. Le skid comprend un pré-test par chute de pression d'air pour vérifier l'absence de macro-fuites et un service d'évacuation par pompe qui élimine l'air des éprouvettes et récupère l'hélium (option). POMPE D'ASPIRATION HAUTE (HOUSSE D'ASPIRATION) : 75 m3 /h @ 5x10-3mbar MAX POMPE D'ASPIRATION DE SERVICE : 40 m3 /h @ 0,5 mbar PRESSION MAXIMALE DE SERVICE : 1050 bar PLUS PETITE FUITE DÉTECTABLE : 1 x 10-7 mbar l s-1 (autre sur demande) ALIMENTATION ELECTRIQUE : 3PH + T,400V@50Hz, 10KW DIMENSIONS (MECH) : 600 (L) x 1300 (P) x 1700 (H)
