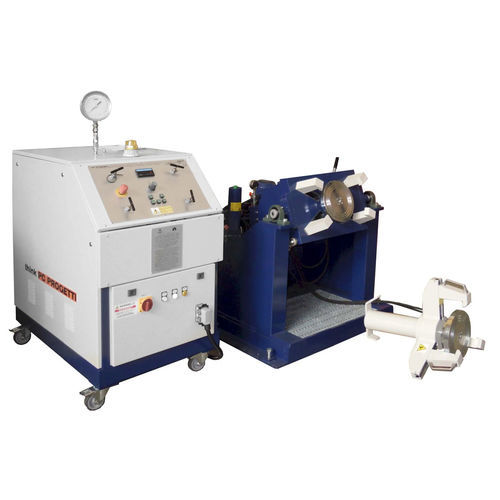

Banc d'essai inclinable BOR-M/15

de pressionde fuitemanuel

SERRAGE DE GRIFFES + DISPOSITIF DE SERRAGE PORTABLE Serrage à griffes simple/double inclinable avec unité de serrage à griffes fixe au sol, et une unité de serrage portable en option. Le serrage par griffes ne peut être effectué que sur des vannes à brides. Il permet de tester les contraintes mécaniques sur le col de la bride pendant l'exécution du test. En outre, la force de serrage n'a aucune influence sur le comportement du siège de la vanne pendant l'essai, en raison de l'absence de forces externes appliquées. Il est même possible d'effectuer un test VISUEL sur le siège de la vanne pendant l'essai. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 15 TONNES Ø de bride MAX : 400 mm Ø de bride MIN : 90 mm Epaisseur de la bride MAX : 10 - 65mm ANGLE D'INCLINAISON : 90 VAISSEAU D'EAU DE SOUS-SOL : 100 Litres ca. TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 5 - Griffes uniquement DIMENSIONS (MECH) : 1180 (L) x 1230 (P) x 1060 (H)
