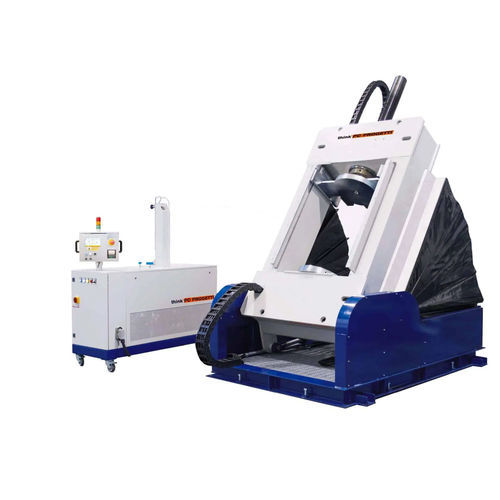

Banc d'essai inclinable BOR-1V/200

de pressionde fuitemanuel

SERRAGE DES BOUCHONS D'ALÉSAGE AVEC POSSIBILITÉ D'INCLINAISON DE 90 Banc d'essai horizontal avec serrage du bouchon d'alésage : installations d'étanchéité radiale interne. Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. En outre, les axes d'écoulement de la vanne peuvent être inclinés de 90° en fonction de la position d'essai souhaitée par le client. Un réservoir d'eau est installé dans le sous-sol pour servir de réservoir d'eau pour les procédures d'essai. Le processus d'essai est contrôlé par le SKID de pressurisation SKA-100. FORCE DE RÉACTION : 200 TON (voir le tableau des limites de travail) LONGUEUR MAX : 1000 mm LONGUEUR MIN : 100 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 900 mm HAUTEUR DE CHARGE : Horizontale 720 mm / Verticale 1020 mm ANGLE DE ROTATION : 90 VAISSEAU D'EAU DU SOUS-SOL : 600 Litres TERMINAISON AUTORISÉE : RF, RTJ, BW, SW STYLE DE CLAMPAGE : Type 2 - bouchons d'alésage DIMENSIONS (MECH) : Horizontales : 1920(L) x 3500(P) x 970(H) mm Vertical : 2500(L) x 2820(P) x 3700(H) mm
