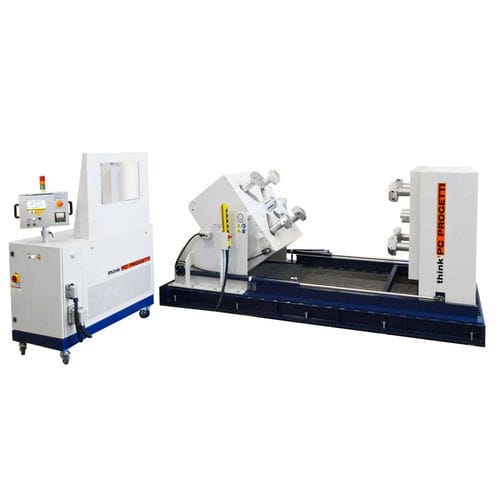

Banc d'essai inclinable BOR-M/200

de pressionde fuiteautomatique

SERRAGE À DOUBLE GRIFFE AVEC PONT BASCULANT Banc d'essai horizontal avec serrage à double griffe et basculant d'un côté. Le côté droit est mobile pour s'adapter à la longueur des vannes. Le serrage par griffes ne peut être effectué que sur des vannes à brides. Il permet de tester les contraintes mécaniques sur le col de la bride pendant l'exécution de l'essai. En outre, la force de serrage n'a aucune influence sur le comportement du siège de la vanne pendant l'essai, en raison de l'absence de forces externes appliquées. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 200 TONNES LONGUEUR MAX : 1700 mm LONGUEUR MIN : 100 mm DIAMÈTRE DE LA BRIDE MAX : 700 mm DIAMÈTRE DE LA BRIDE MIN : 120 mm ÉPAISSEUR DE LA BRIDE MAX : 100 mm ÉPAISSEUR DE LA BRIDE MIN : 0 mm Hauteur des axes d'écoulement : 1070 mm VAISSEAU D'EAU DU SOUS-SOL : 800 Litres ca. TERMINAISONS AUTORISÉES : RF, RJ STYLE DE CLAMPAGE : Type 6 - Clampage double DIMENSIONS (MECH) : 3500 (L) x 1800 (P) x 1625 (H) mm
