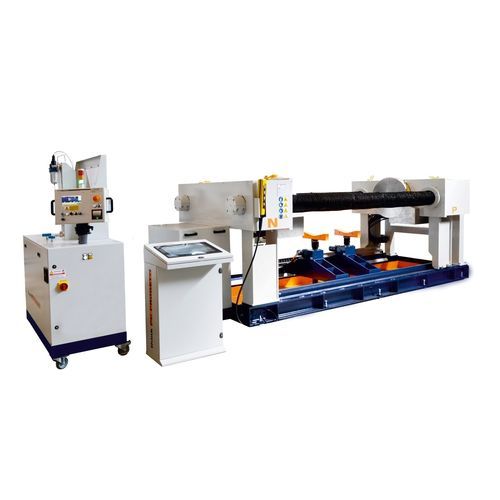

Banc d'essai pour soupape BO-2CV/500

horizontal

Banc d'essai horizontal avec un système de serrage combiné : joint radial interne + dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par deux colonnes vissées qui assurent l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures d'essai. Le banc est contrôlé par le skid de pressurisation SKA-100 ; pour plus d'informations, veuillez consulter les fiches techniques correspondantes. Le banc d'essai peut être complété par plusieurs options et accessoires, veuillez contacter notre bureau de vente pour plus d'informations. *La version standard est décrite. Les bancs d'essais peuvent être personnalisés dans tous les aspects techniques selon les préférences du client. FORCE DE RÉACTION : 500 TONNES LONGUEUR MAXIMALE DE LA VANNE : 1300 mm LONGUEUR DE VANNE MIN : 0 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1060 mm HAUTEUR DES AXES D'ÉCOULEMENT : 1150 mm du sol VAISSEAU D'EAU DU SOUS-SOL : 470 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combinaison de serrage radial intérieur et de serrage par pression avec contrôle proportionnel DIMENSIONS : 3270(L) x 1650(P) x 1400(H) (Structure mécanique)
