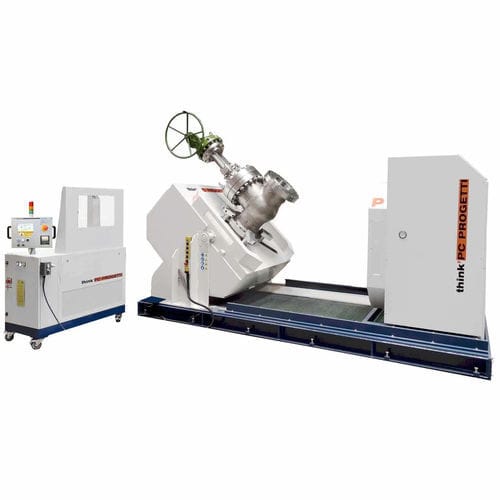

Banc d'essai inclinable BOR-M/350

de pressionde fuiteautomatique

BRIDAGE À DOUBLE GRIFFES AVEC PONT BASCULANT Banc d'essai horizontal avec serrage à double griffe et inclinable sur un site. Le côté droit est mobile pour s'adapter à la longueur des vannes. Le serrage par griffes ne peut être effectué que sur des vannes à brides. Il permet de tester les contraintes mécaniques sur le col de la bride pendant l'exécution de l'essai. En outre, la force de serrage n'a aucune influence sur le comportement du siège de la vanne pendant l'essai, en raison de l'absence de forces externes appliquées. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION (VOIR TABLEAU DES LIMITES DE TRAVAIL) : 350 TON (voir tableau des limites de travail) LONGUEUR MAX : 2200 mm LONGUEUR MIN : 500 mm DIAMÈTRE DE LA BRIDE MAX : 1200 mm DIAMÈTRE DE LA BRIDE MIN : 120 mm ÉPAISSEUR DE LA BRIDE MAX : 150 mm ÉPAISSEUR DE LA BRIDE MIN : 0 mm Hauteur des axes d'écoulement : 1180 mm VAISSEAU D'EAU DU SOUS-SOL : 1000 Litres ca. TERMINAISONS AUTORISÉES : RF, RJ STYLE DE CLAMPAGE : Type 6 - Clampage double DIMENSIONS (MECH) : 4460(L) x 2300(P) x 1930(H)
