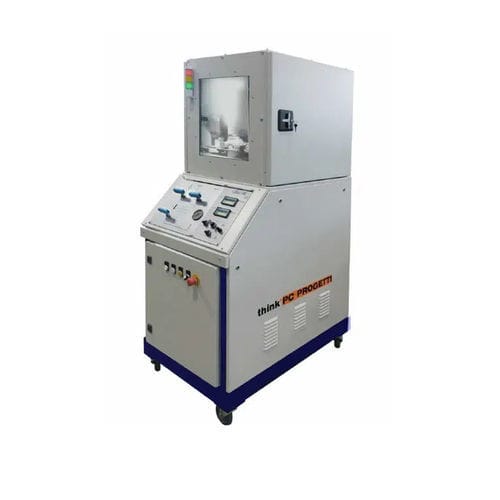

BANCS D'ESSAIS HYDRAULIQUES ET PNEUMATIQUES POUR VANNES PSV
Skid de pressurisation dédié aux procédures d'étalonnage de PSV de petite taille.
Il est équipé d'un réservoir d'eau à l'intérieur du banc d'essai.
Une régulation fine pour les pressurisations d'eau ou de gaz complète l'équipement standard.
un guide de boulons en "T" pour le serrage manuel des griffes est prévu.
Un système de carénage intégral blindé assure la sécurité de l'opérateur (ouverture en drapeau ou verticale).
FORCE DE RÉACTION : 10 TONNES (voir tableau des limites d'utilisation)
DIAMÈTRE MAXIMAL DE LA BRIDE : 300mm
DIAMÈTRE MIN DE LA BRIDE : 90mm
MESURE DE SOULÈVEMENT DU SIÈGE : 0-100mm
SENSOR SOUS CONTACT : 0-70 mm ± 0,05 mm
ÉPAISSEUR MAXIMALE DE LA BRIDE : 40 mm
ANGLE D'INCLINAISON : FIXE (non inclinable)
TERMINAISONS AUTORISÉES : RF, RJ
CONTRÔLE DE LA FORCE DE CLAMPAGE : type 5 DIN T-Bolts
NORMES DE RÉFÉRENCE : ISO, API, ANSI, ASTM
ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 Nl/min Air sec non lubrifié
ALIMENTATION ÉLECTRIQUE : 3PH + G 380V@50Hz, 2KW
DIMENSIONS (MECH) : 700 (L) x 1250 (P) x 1900 (H)
---
