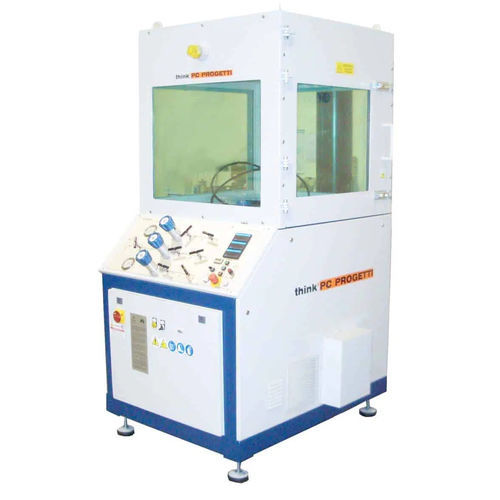

Skid de pressurisation pour banc d'essai SKMM-100/GAS/B4

pour soupape

Commande par bouton-poussoir électrique sur un panneau graphique synoptique ou par vannes à aiguille manuelles (GAS). Chaque élément du processus est contrôlé directement par l'opérateur ; une garnison de sécurité principale pour les fausses manœuvres a été incluse. Ceci rend le SKID très flexible pour n'importe quelle procédure de test. Les fuites peuvent être mesurées (en option) par un compteur de bulles électronique, une colonne d'eau de haute précision (API), un débitmètre à turbine et un débitmètre massique (FCI 70-2). Une pompe à vide peut être installée (en option) pour s'assurer de l'absence d'air à l'intérieur du corps de la vanne avant de la remplir d'eau, afin de réduire la durée du test et d'accroître la sécurité de l'opérateur. Tous les composants du processus humide sont en acier inoxydable et dimensionnés pour une pression de travail de 700 bars. Le débit de remplissage est élevé et la récupération du liquide d'essai est automatique. Les vannes à aiguille métal/métal assurent une grande fiabilité. L'instrumentation est fournie avec le protocole d'interface série MODBUS (TestREC2.0-M). N2 : N2 60 / 200/ 700 bar contemporain AIR : AIR 60 / 200 bar contemporain GAS BOOSTER OPT : Disponible CAVITY TEST : Disponible OPT CERTIFICATION ATEX : Disponible STYLE DE PROCESS : Bidirectionnel FLUIDE HP AUTORISÉ : GAZ (N2, He) SYSTÈME DE CONTRÔLE : Vanne manuelle et boutons-poussoirs électriques lumineux installés sur le panneau synoptique graphique MESURE DE PRESSION : Transmetteur de pression 4-20mA +7-seg Affichage numérique REF. STANDARD : API / DIN / BS /FCI INTERFACE SÉRIELLE : RS-485 PROTOCOLE MODBUS LOGICIEL DE CERTIFICATION : Option TestREC AIR / GAZ : Bulleur ANSI, Compteur de bulles, Bulleur volumétrique. RACCORDS PROCESS : NPT 1/2"-F / HP 1/4"-F / HP 3/8"-F DIMENSIONS : 1000 (L) x 1280 (P) x 2000 (H) Classe anti-balles BR6 dim. 900 (L) x 700 (P) x 700 (H)
