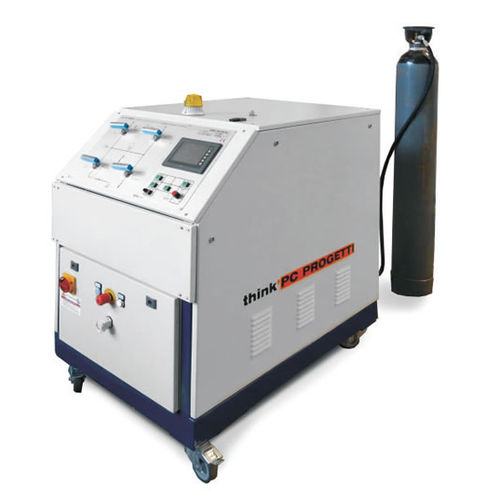

Skid de pressurisation pour banc d'essai SKMM-100/GAS/B3

pour soupape

Patin de pressurisation hydraulique/pneumatique. Contrôlé par un bouton poussoir électrique sur un panneau synoptique graphique ou par des vannes à aiguille manuelles (GAS). Chaque élément du processus est contrôlé directement par l'opérateur ; une garnison de sécurité principale pour les fausses manœuvres a été incluse. Ceci rend le SKID très flexible pour n'importe quelle procédure d'essai. Les fuites peuvent être mesurées (en option) par un compteur de bulles électronique, une colonne d'eau de haute précision (API), un débitmètre à turbine et un débitmètre massique (FCI 70-2). Une pompe à vide peut être installée (en option) pour garantir l'absence d'air à l'intérieur du corps de la vanne avant de la remplir d'eau, afin de réduire la durée du test et d'accroître la sécurité de l'opérateur. Tous les composants du processus humide sont en acier inoxydable et dimensionnés pour une pression de service de 700 bars. Le débit de remplissage est élevé et la récupération du fluide d'essai est automatique. Les vannes à pointeau métal/métal assurent une grande fiabilité. Un PC Windows pour l'enregistrement des données peut être inclus, l'instrumentation est fournie avec le protocole d'interface série MODBUS (TestREC2.0-M). N2 : 1050 bar OPT GAS BOOSTER : Disponible OPT. DE TEST DE CAVITE : Disponible OPTION CERTIFICATION ATEX : Disponible STYLE DE PROCESSUS : Bidirectionnel FLUIDE HP AUTORISÉ : GAZ (N2, He, AIR) SYSTÈME DE CONTRÔLE : Vanne manuelle et boutons-poussoirs électriques lumineux installés sur un panneau synoptique graphique MESURE DE PRESSION : Transmetteur de pression 4-20mA + LCD REF. NORME : API \ DIN \ BS \ FCI INTERFACE SÉRIELLE : RS-232 LOGICIEL DE CERTIFICATION : Option TestREC AIR/GAZ : ANSI Bulleur, Compteur de bulles, Bulleur volumétrique RACCORDS PROCESS : NPT 1/2"-F, HP 1/4" -F / HP 3/8" -F ALIMENTATION EN AIR DE SERVICE : 7 bar @ 2000L/min Autre disponible sur demande. DIMENSIONS (MECH) : 700(L) x 1120(D) x 1120(H)
