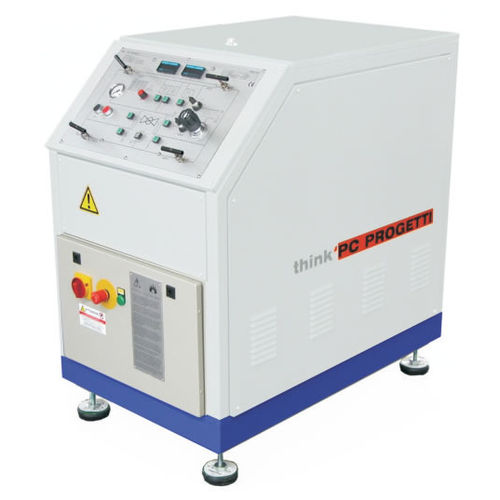

Skid de pressurisation pour banc d'essai SKMM-100

pour soupape

Patin de pressurisation hydraulique/pneumatique. Contrôlé par un bouton poussoir électrique sur un panneau synoptique graphique ou par des vannes à aiguille manuelles (GAS). Chaque élément du processus est contrôlé directement par l'opérateur ; une garnison de sécurité principale pour les fausses manœuvres a été incluse. Ceci rend le SKID très flexible pour n'importe quelle procédure d'essai. Les fuites peuvent être mesurées (en option) par un compteur de bulles électronique, une colonne d'eau de haute précision (API), un débitmètre à turbine et un débitmètre massique (FCI 70-2). Une pompe à vide peut être installée (en option) pour garantir l'absence d'air à l'intérieur du corps de la vanne avant de la remplir d'eau, afin de réduire la durée du test et d'accroître la sécurité de l'opérateur. Tous les composants du processus humide sont en acier inoxydable et dimensionnés pour une pression de service de 700 bars (jusqu'à 6897 bars en option). Le débit de remplissage est élevé et la récupération du fluide d'essai est automatique. Les vannes à aiguille métal/métal assurent une grande fiabilité. Un PC Windows pour l'enregistrement des données peut être inclus, l'instrumentation est fournie avec le protocole d'interface série MODBUS (TestREC2.0-M). H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar N2 : 200 / 450 / 700 / 1000 bar AIR : 200 / 450bar DEBIT DE REMPLISSAGE : 120L/min POMPE D'ASPIRATION : 36 m3/h(80 m3/h sur demande) OPT. de test DBB : disponible OPT GAS BOOSTER : Disponible OPT CAVITY TEST : Disponible OPT CERTIFICATION ATEX : disponible STYLE DE PROCESS : Bidirectionnel, avec ou sans vanne de dérivation FLUIDE HP AUTORISÉ : GAZ (N2, He, AIR) SYSTÈME DE CONTRÔLE : Vanne manuelle et boutons-poussoirs électriques lumineux installés sur le panneau synoptique graphique MESURE DE LA PRESSION : Transmetteur de pression 4-20mA + affichage numérique 7-seg REF. STANDARD : API \ DIN \ BS \ FCI INTERFACE SÉRIELLE : RS485 PROTOCOLE MODBUS
