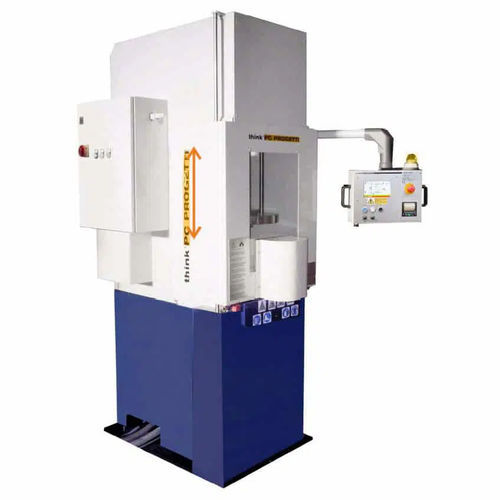

Banc d'essai de pression BV-CCV/15P

de fuitecontrôlé par PLCpour vanne

SERRAGE COMBINÉ JOINT RADIAL INTÉRIEUR + PRESSAGE PROPORTIONNEL Banc d'essai vertical avec une séquence d'essai automatique. Style de serrage combiné : serrage proportionnel à la presse et joints radiaux intérieurs. Une protection contre les jets d'eau entoure la vanne testée et elle est contrôlée automatiquement par des vérins pneumatiques. Un automate programmable contrôle les séquences d'essai qui peuvent être configurées à l'aide d'un écran tactile LCD. FORCE DE RÉACTION : 15 TON (10% de serrage minimum) (Voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 590 mm LONGUEUR DE VANNE MIN : 50 mm HAUTEUR DE CHARGE : 900 mm VAISSEAU D'EAU : 300 Litres Externe TERMINAISON AUTORISÉE : BW. SW, RF, RTJ STYLE DE CLAMPAGE : Type : 3 - Combiné : Pressage proportionnel et joint radial intérieur (bouchons d'alésage) CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10%-100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. NORMES DE RÉFÉRENCE : ISO, DIN, API, ANSI, ASTM, FCI, BS (autres sur demande). ESSAI HYDRAULIQUE : H2O 700 bar MAX ESSAI PNEUMATIQUE : 0,5 bar - 6 bar ALIMENTATION PNEUMATIQUEv : 6.5 bar @ 1100 Nl/min - Air sec non lubrifié ALIMENTATION ÉLECTRIQUE : 3PH + T, 380V@50Hz, 5KW DIMENSIONS (MECH) : 730 (L) x 1010 (P) x 2340 (H) mm
