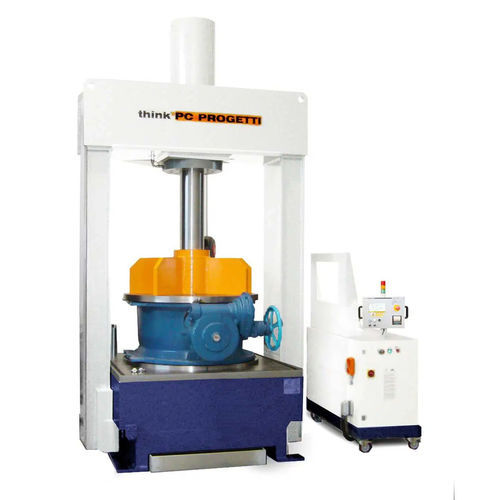

Banc d'essai de pression BV-PMC/350

de longevitéde fuiteautomatique

PONT MOBILE SERRAGE PROPORTIONNEL Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est contrôlée automatiquement en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum. Le pont supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir un double poste de travail ; pendant que le premier travaille, le second peut être préparé pour d'autres soupapes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de vannes pendant le test. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 350 TON (10% de serrage minimum) (voir tableau des limites de travail) BASSINS DE TRAVAIL : 1 (2 sur demande) LONGUEUR DE VANNE MAX : 1280mm LONGUEUR DE VANNE MIN : 180mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1620mm Hauteur de chargement : 900mm COURSE DU PONT : 1280mm VAISSEAU D'EAU DU SOUS-SOL : 200 Litres TERMINAISONS AUTORISÉES : RF, RJ STYLE DE SERRAGE : Type 1 - Serrage par presse proportionnelle CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 5 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. DIMENSIONS (MECH) : 2140(L) x 1700(P) x 4050(H)
