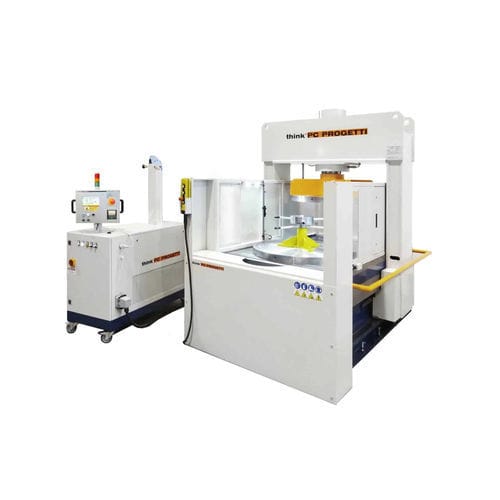

Banc d'essai de pression BV-PMC/200LP

de longevitéde fuiteautomatique

PONT MOBILE SERRAGE PROPORTIONNEL Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum. Le pont supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir deux postes de travail ; pendant que le premier travaille, le second peut être préparé pour les soupapes suivantes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de vannes pendant le test. La plate-forme dispose d'une protection en acier blindé sur 3 côtés. Le côté avant peut être fermé par une porte coulissante verticale mobile (en option). Le banc est contrôlé par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 200 TONNES (10% de serrage minimum) (Voir le tableau des limites de travail) LONGUEUR DE VANNE MAX : 450 mm LONGUEUR DE VANNE MIN : 50 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1290 mm Hauteur de chargement : 850mm TIGE DE PONT : 1100mm VAISSEAU D'EAU DU SOUS-SOL : 200 Litres TERMINAISON AUTORISÉE : RF, RTJ STYLE DE CLAMPAGE : Type : 1 - Serrage proportionnel à la presse CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10%-100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. PROTECTION CONTRE LE JET D'EAU : Acier blindé 3 côtés + porte frontale mobile DIMENSIONS (MECH) : 1730 (L) x 2450 (P) x 2380 (H)
