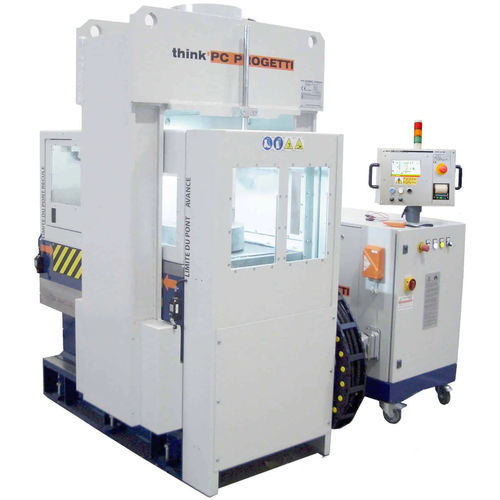

Banc d'essai de pression BV-PMC/200SP

de fuiteautomatiquecontrôlé par PLC

PONT MOBILE DE SERRAGE PROPORTIONNEL AVEC MARQUAGE AUTOMATIQUE DES VALVES MICRO-PERCUSSION Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum. Le pont latéral supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir deux postes de travail ; pendant que le premier travaille, le second peut être préparé pour les soupapes suivantes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de soupapes pendant le test. La plate-forme est dotée d'une protection en acier blindé sur les côtés. Le côté avant peut être fermé par une porte coulissante horizontale mobile (en option). Une machine de marketing est connectée directement à l'automate de contrôle pour marquer les numéros de série sur les pièces testées. Le banc est contrôlé par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 200 TONNES (10% de serrage minimum) (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 450 mm LONGUEUR DE VANNE MIN : 50 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 650 mm Hauteur de chargement : 900mm COURSE DU PONT : 600mm VAISSEAU D'EAU DU SOUS-SOL : 100 Litres TERMINAISON AUTORISÉE : RF, RTJ STYLE DE CLAMPAGE : Type : 1 - Serrage proportionnel à la presse CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 5%-100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. PROTECTION CONTRE LE JET D'EAU : acier blindé 3 côtés + porte frontale mobile DIMENSIONS (MECH) : 1100(L) x 1325 (P) x 2020 (H)
