PLACES DE CHARGEMENT DOUBLES
PONT MOBILE
SERRAGE PROPORTIONNEL DE LA PRESSE

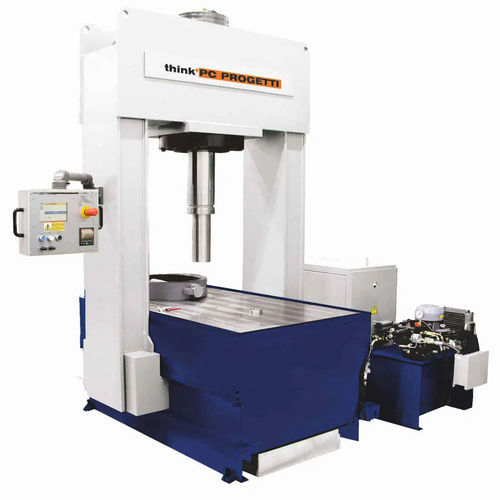

Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est automatiquement contrôlée en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum.
Le pont latéral supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir deux postes de travail ; pendant que le premier travaille, le second peut être préparé pour les soupapes suivantes.
Un réservoir d'eau est installé au sous-sol pour servir de réserve d'eau pour les procédures de test.
FORCE DE RÉACTION : 200 TONNES (10% de serrage minimum) (voir tableau des limites de travail)
POSTES DE TRAVAIL : 2
LONGUEUR DE VANNE MAX : 970 mm
LONGUEUR DE VANNE MIN : 100 mm
DÉBATTEMENT INTÉRIEUR DES COLONNES : 1200 mm
HAUTEUR DE CHARGE : 900 mm
CHARGE DU PONT : 900 mm
VAISSEAU D'EAU DU SOUS-SOL : 200 Litres
TERMINAISONS AUTORISÉES : RF, RJ
STYLE DE CLAMPAGE : Type 1 - Compression proportionnelle
CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10 à 100%, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée
DIMENSIONS (MECH) : 1600(L) x 1900(P) x 3000(H)
---
