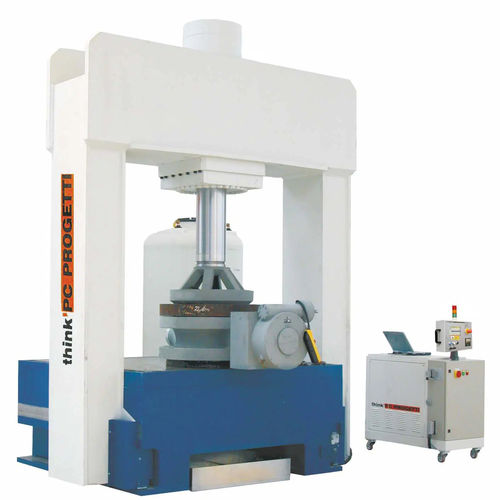

Banc d'essai de pression BV-PMC/550

de fuiteautomatiquecontrôlé par PLC

PONT MOBILE À SERRAGE PROPORTIONNEL Banc d'essai vertical avec pince de pressage contrôlée ; la force de pressage est contrôlée automatiquement en fonction de la pression de l'eau à l'intérieur des soupapes, et la charge résultante est réduite au minimum. Le pont supérieur mobile permet le chargement vertical des soupapes et la possibilité d'avoir un double poste de travail ; pendant que le premier travaille, le second peut être préparé pour d'autres soupapes. Le sous-sol contient un réservoir d'eau et un réservoir d'eau externe peut être ajouté en option. L'utilisation d'un château ouvert comme structure de réaction latérale supérieure permet à l'utilisateur d'effectuer des inspections visuelles des sièges de vannes pendant le test. L'appareil est contrôlé par le skid de pressurisation SKA-100 FORCE DE RÉACTION (VOIR TABLEAU DES LIMITES DE TRAVAIL) : 550TON (10% de serrage minimum) (voir tableau des limites de travail) PIEDS DE TRAVAIL : 1(2 sur demande) LONGUEUR MAX : 1500mm LONGUEUR MIN : 700mm DÉBATTEMENT INTÉRIEUR DE LA COLONNE : 2200mm Hauteur de chargement : 1000mm COURSE DU PONT : 1250mm VAISSEAU D'EAU DU SOUS-SOL : 220 Litres (uniquement pour l'eau déversée) TERMINAISONS AUTORISÉES : RF, RJ STYLE DE SERRAGE : Type 1 - Serrage proportionnel à la presse CONTRÔLE DE LA FORCE DE CLAMPAGE : Automatique dans un intervalle de 10 à 100 %, proportionnel à la pression hydrostatique à l'intérieur de la vanne testée. La régulation peut être contrôlée par l'opérateur DIMENSIONS : 3020(L) x 2200(P) x 4200(H)
