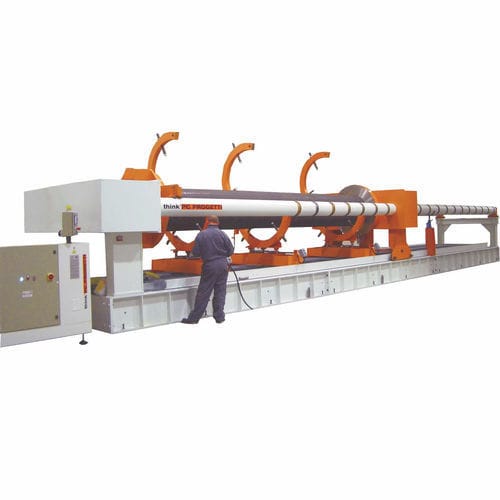

Banc d'essai de pression BOT-2CSC/1200

de fuiteautomatiquecontrôlé par PLC

COLONNES DOUBLEMENT SECTORISÉES ET SERRAGE PAR PRESSE PROPORTIONNELLE Bancs d'essai pour tubes avec serrage de type Nr. 1 "Proportional press". Les ponts de réaction sont reliés par des colonnes sectorisées qui permettent de définir la longueur maximale du tube. Le réglage fin sur les tubes est effectué par la course du cylindre de pressage. Le pont de réaction droit peut fonctionner sur toute la longueur des colonnes afin de couvrir une large gamme de mesures de longueur de tube, comme décrit dans le tableau technique ci-dessous. Le chargement des tuyaux est effectué par une grue depuis le haut, tandis que les élévateurs hydrauliques "Lunette" n° 4 les soutiennent pendant toute la durée de l'essai et sont en mesure de centrer l'alignement sur les têtes de scellement et de le "maintenir" pour éviter qu'il ne se plie pendant les essais. Le sous-sol comprend un réservoir d'eau avec un dispositif de limitation de l'évaporation. Le banc d'essai n'a pas besoin de fondations et est contrôlé par un skid de pressurisation de classe SKA avec une capacité de remplissage d'eau allant jusqu'à 1000 L/min. PUISSANCE DE RÉACTION : 1200 TONNES STYLE DE CLAMPAGE : Type 1 : Pressage proportionnel LONGUEUR MAXIMALE DE TUYAU : 12500 mm LONGUEUR DE TUYAU MIN : 2000 mm DIAMÈTRE MAXI DU TUBE : 1250 mm ERREUR ELLIPTIQUE AUTORISÉE : 0,5 Hauteur des axes d'écoulement : 1770 mm VAISSEAU D'EAU DU SOUS-SOL : 14000 Litres PRESSION MAXI D'ESSAI : 700 / 1050 bar DEBIT DE REMPLISSAGE : 1000 Litres/min VACUUM DE PRE-FILLING : 160 m /h ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1500 Nl/min Air sec non lubrifié DIMENSIONS : 15000(L) x 2720(P) x 2650(H)
