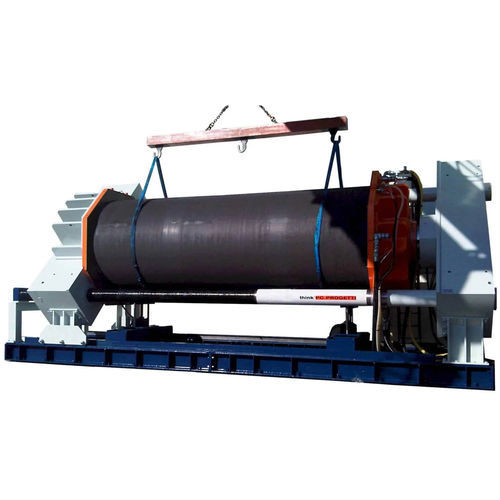

Banc d'essai de pression BOT-2CV/2000

de fuiteautomatiquemanuel

Bancs d'essai pour les tuyaux avec le style de serrage Nr. 3 "Joint intérieur/extérieur" ou "Presse proportionnelle". Les ponts de réaction sont reliés par des colonnes sectorielles qui permettent de définir la longueur maximale du tube. Le pont de réaction de gauche peut fonctionner sur toute la longueur des colonnes afin de couvrir une large gamme de mesures de longueur de tube, comme décrit dans le tableau technique ci-dessous. Le chargement des tuyaux est effectué par une grue depuis le haut, tandis que des élévateurs hydrauliques en "V" n° 2 les soutiendront pendant toute la durée de l'essai et pourront centrer l'alignement sur les têtes de scellement. Le sous-sol comprend un réservoir d'eau avec un dispositif de limitation de l'évaporation. L'orientation des colonnes à 45° facilite la procédure de chargement en réduisant la hauteur de levage nécessaire pour franchir la colonne de réaction. Le banc d'essai ne nécessite aucune préparation des fondations. Le banc d'essai est contrôlé par un skid de pressurisation de classe SKA avec une capacité de remplissage d'eau de 2000 L/min. FORCE DE RÉACTION : 2000 TONNES STYLE DE CLAMPAGE : Type 3 - Clampage combiné LONGUEUR MAXIMALE DU TUBE : 5400mm LONGUEUR DE TUYAU MIN : 750 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 2710mm DIAMÈTRE MAXIMAL DU TUBE : 2600mm ERREUR ELLIPTIQUE PERMISE : 0,5% Hauteur des axes d'écoulement : 2530mm VAISSEAU D'EAU DU SOUS-SOL : 3000 Litres ALIMENTATION ELECTRIQUE : 3PH + T380V@50Hz, 12KW DIMENSIONS : 10500(L) x 3500(P) x 4300(H)
